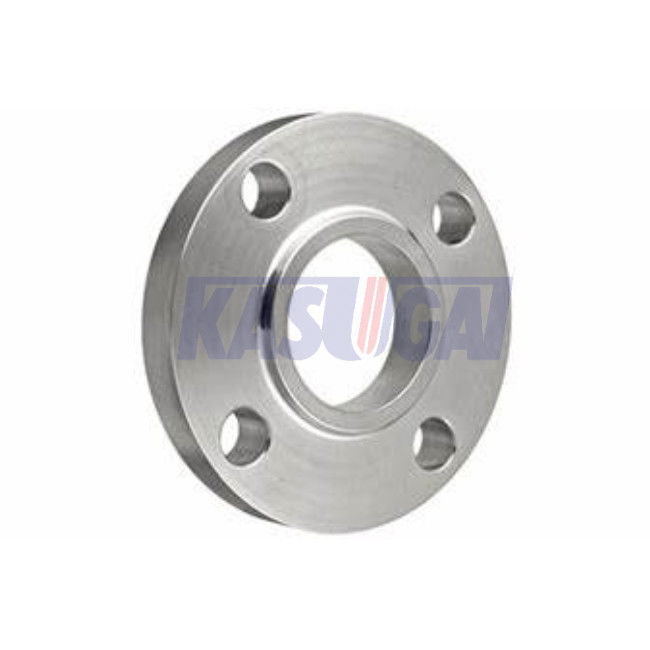

Van het de Legeringsstaal van ASTM A182 de Flensmisstap op F11 Met hoge weerstand Sch10S

ANSI B16.5/B16.47 van ASTM A182 F11 Legeringsstaal misstap-op Flenzen

Productinformatie

Normen & Materialen: ASTM A182 F11

De flenzen van ASME B16.5 en van ASME B16.47 kunnen van Klasse 2 van ASTM A182 Gr.F11 tot staal worden gemaakt door een smeedstukproces. Zij kunnen in diverse flenstypes worden geleverd die lassenhals, misstap behandelen, en blind, enz. Zowel hebben ASME B16.5 als ASME B16.47 het gebruik van Klasse 2 van ASTM A182 Gr. F11 in Materiële Groep 1,9 onderschreven, die de nominale chemische samenstelling van 1.25Cr-0.5Mo-Si heeft. De flenzen van dit staal worden gemaakt worden over het algemeen gebruikt met maximum het werk temperatuurgrens van 590°C [1100°F die]. Het is toelaatbaar maar geadviseerd niet voor verlengd gebruik boven 590°C [1100°F].

De chemische Samenstelling van ASTM A182 F11 legeert Flenzen

De mechanische Eigenschappen van ASTM A182 F11 legeren Flenzen

Flenstype: Misstap (ZO)

Misstap op flens als flens zo ook wordt vereenvoudigd die. ZO glijden de flenzen over pijpen uit en aan beetje lichtjes groter op de binnenkant dan de pijp ontworpen. Zij verbinden met de pijp door een filetlas bij de de flensbovenkant en bodem. Het wordt gebruikt om de pijp in het binnengat van flens op te nemen, aangezien de flens binnendiameter weinig groter is dan de buitendiameter van de pijp, pijp en de flens zou door overlappingslassen bij de bovenkant en de bodem van de flens kunnen worden verbonden.

De misstap op flens is korter in lengte dan een flens van de lashals, en op gebieden gebruikt waar de korte verbanden noodzakelijk zijn of de ruimtebeperkingen zijn gebruik vergen. Over het algemeen, voorziet de levensduur van misstap- verbinding van een flens is over één derde dat van de flens van de lashals. Ondanks extra die lassen tijdens installatie wordt geïmpliceerd, maken zijn lagere aanvankelijke kosten ZO de flens over WN-flenzen aangewezen door vele gebruikers. Het wordt over het algemeen gebruikt in de niet corrosieve, onkritische, gematigde drukdiensten. De misstap op flenzen van Klasse 150 en Klasse 300 is het meest meestal - gezien in nutstechniek.

Druk-temperatuur Classificaties

Zowel hebben ASME B16.5 als ASME B16.47 druk-temperatuur classificaties voor het staal van ASTM A182 F5 bepaald, die - toelaatbare het werk overdruk in psi-eenheden bij de temperatuur in graden Fahrenheit maximum zijn. Het gegevensblad wordt verdeeld door Klassen: De flenzen van ASME B16.5 zijn beschikbaar in Klasse 150, 300, 400, 600, 900, 1500, 2500; De Reeksen A van ASME B16.47 zijn beschikbaar in Klassen 150, 300, 400, 600, 900; en de Reeksen B van ASME B16.47 zijn beschikbaar in Klassen 75, 150, 300, 400, 600, 900.

Productieproces
