Roestvrij staal Gegoten Montage
>
|
| Plaats van herkomst | China |
| Merknaam | KASUGAI |
| Certificering | ISO; PED |
| Modelnummer | AISI 304 ISO 49-1994(E) CL150 gegoten zeskantnippel met schroefdraad |
| Document | Productenbrochure PDF |

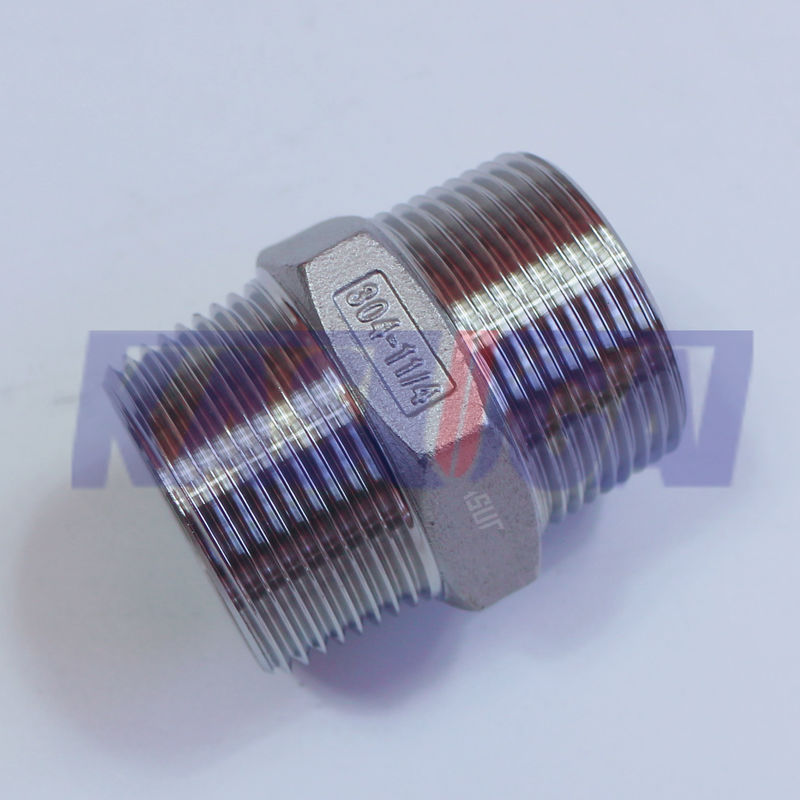

AISI 304 ISO 49-1994 ((E) CL150 van roestvrij staal gegoten hexagonale nippels met draad
Productinformatie
·Onderhoud: Om de integriteit van het systeem te waarborgen, wordt aanbevolen regelmatig te controleren op lekken en slijtage.
·Materiaal: Gewoonlijk gemaakt van materialen zoals messing, roestvrij staal of andere metalen voor duurzaamheid en corrosiebestendigheid.
·Installatie: in overeenkomstige vrouwelijke draadpijpen of -bikkens gescreefd om een veilige verbinding te maken.
·Toepassingen: Op grote schaal gebruikt in verschillende industrieën voor het aansluiten en uitbreiden van draadloze buizen, met name in sanitaire en vloeistoftransfersystemen.
| Productnaam | AISI 304 ISO 49-1994 ((E) CL150 Gegooide hexagonale nippels met draad |
| Draadtypen | ASME B1.20.1 (NPT) |
| Afmetingen | ISO 49-1994 (E) |
| Groottebereik | 11⁄4. |
| Drukklasse | Klasse 150 |
| Materialen | AISI 304/L |
Standaard & Materialen:AISI 304L
De SAE/ANSI 304 (AISI 304) is het meest beschikbare en gebruikte type roestvrij staal. Het wordt ook aangeduid als 18/8 roestvrij staal, A2 roestvrij staal (volgens ISO 3506),met een vermogen van meer dan 50 W,Het is een austenitische chroom-nikkellegering die praktisch betekent dat het een zeer hoge corrosiebestendigheid heeft.AISI 304 is bestand tegen extreem corrosieve omgevingen en kan worden gevormdHet is relatief gemakkelijk te bewerken en te lassen en is zeer populair voor een breed scala aan toepassingen.
AISI 304/L Chemische samenstelling (%)
| Graad | C, max. | Cr | Mn, max. | Ni | P, max. | S, max. | Ja, max. |
| AISI 304 | 0.08 | 18 tot 20 | 2 | Acht tot tien.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18 tot 20 | 2 | 8 tot 12 | 0.045 | 0.03 | 1 |
AISI 304/L Mechanische eigenschappen
| Mechanische eigenschappen | 304 | 304L |
| Hardheid, Knoop | 138 | 158 |
| Hardheid, Rockwell B | 70 | 82 |
| Hardheid, Vickers. | 129 | 159 |
| Treksterkte, ultieme | 505 MPa | 564 MPa |
| Treksterkte, opbrengst | 215 MPa | 210 MPa |
| Verlenging bij breuk | 70% | 58% |
| Elasticiteitsmodule | 193 tot en met 200 GPa | 193 tot en met 200 GPa |
| Charpy-impact | 325 J | 216J |
ISO 49-1994 (E) Afmetingen van zeshoekige tepels (mm)
De breedte over de vlakken, s, wordt aan de fabrikant overgelaten.
| Inhoudelijke afmetingen (inch) | Afmetingen (mm) | ||
| N8 | N8 R-L | N8 Vermindering | a. |
| ⅛ | — | — | 29 |
| ¼ | — | — | 36 |
| ⅜ | — | 3⁄8 × 1⁄4 | 38 |
| ½ | ½ |
1⁄2 × 1⁄4 1⁄2 × 3⁄8 |
44 |
| ¾ | ¾ |
3⁄4 × 3⁄8 3⁄4 ×1⁄2 |
47 |
| 1 | (1) |
1 × 1⁄2 1 × 3⁄4 |
53 |
| 1¼ | — |
(11⁄4 ×1⁄2) 11⁄4 × 3⁄4 11⁄4 × 1 |
57 |
| 1½ | — |
(11⁄2 × 3⁄4) 11⁄2 × 1 11⁄2 × 11⁄4 |
59 |
| 2 | — |
2 × 1 2 × 11⁄4 2 × 11⁄2 |
68 |
| 2½ | — | (21⁄2 ×2) | 75 |
| 3 | — |
3 × 2 3 × 21⁄2 |
83 |
| 4 | — | — | 95 |
