Roestvrij staal Gegoten Montage
>
|
| Plaats van herkomst | China |
| Merknaam | KASUGAI |
| Certificering | ISO-9001; PED; AD 2000 |
| Modelnummer | AISI 316 MSS SP-114 CL1000 3/4” gegoten moflas recht kruis |
| Document | Productenbrochure PDF |

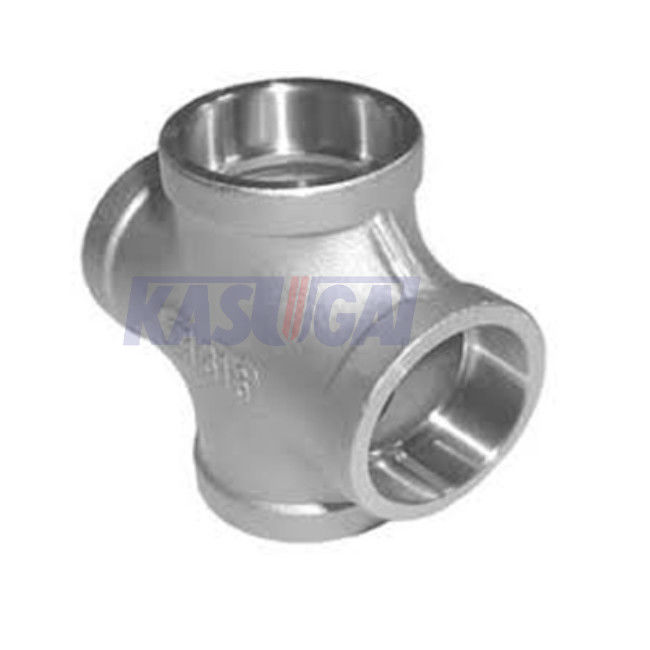

AISI 316 MSS SP-114 CL1000 3/4“ Roestvrij staal Gegoten contactdoos-Lassend Recht Kruis
Productinformatie
| Productnaam | AISI 316 MSS SP-114 CL1000 3/4“ Roestvrij staal Gegoten contactdoos-Lassend Recht Kruis |
| Montagetype | Contactdoos-lassend Recht Kruis |
| Afmetingen | MSS SP-114: 2018 |
| Groottewaaier | 3/4“ |
| Drukklasse | Klasse 1000 |
| Materialen | AISI 316/L |
Het rechte die kruis is een four-way montage wordt gebruikt om dubbele loodrechte verbindingen aan de pijp te maken. Het lijkt op een kruispunt. De lijnen die met de belangrijkste looppas van pijp verbinden zijn genoemd geworden „takken“. De belangrijkste looppas van pijp wordt vaak genoemd de „kopbal“. Het woord „rechtstreeks aan“ duidt dat alle vier afzet dezelfde pijpgrootte is.
Norm & Materialen: AISI 316L
AISI 316 en AISI 316L beschrijven roestvrij, austenitic chromium-nikkel-molybdeen staal dat goede weerstand in niet-oxydeert zuren en chloor bevattende media heeft. wegens de chemische samenstelling, materiaal 316 en materiële 316L zijn inherent corrosiebestendige metaallegeringen.
De Benaderende Gemiddelde Chemische Samenstelling van AISI 316/L (%)
| Rang | Maximum C, | Maximum Si, | Maximum Mn, | Maximum P, | Maximum S, | Ni | Cr | Mo |
| AISI 316 | 0,08 | 1.00 | 2.00 | 0,045 | 0,030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
| AISI 316L | 0,03 | 1.00 | 2.00 | 0,045 | 0,030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
De Mechanische Eigenschappen van AISI 316/L
| Mechanische Eigenschappen | 316 | 316L |
| Treksterkte (MPa), ≥ | 515 | 485 |
| 0.2%Yield treksterkte (MPa), ≥ | 205 | 170 |
| Verlenging in 50mm (2 binnen.) (%), ≥ | 40 | 40 |
| Brinellhardheid (HBW), ≤ | 217 | 217 |
| Rockwell-Hardheid (HRBW), ≤ | 95 | 95 |
SP-114 afmetingen van Klasse 1000 Vervaardigde contactdoos-Lassende Montage (in duim)
| NPS | Centrum-aan-Beëindigen Ellebogen, T-stukken & Kruisen | Centrum-aan-Beëindigen 45o-Ellebogen | De contactdoos droeg (min.)/(max.) |
Droeg Dia. (min.)/(max.) |
(Min.) contactdoosdiepte | Metaaldikte | Buitenband Dia. (min.) | Volledige (min.) Koppelingslengte | GLB-(min.) Hoogte | GLB-(min.) Dikte met platte kop |
| A | C | Sb | BD | BR | G | H1 | W | P | G1 | |
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1.00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1.00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1.12 | 0,81 | 0,10 |
| ½ | 1.12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1.05 | 1.38 | 0,93 | 0,12 |
| ¾ | 1.31 | 1.00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1.30 | 1.50 | 1.06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1.61 | 1.62 | 1.31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1.86 | 2.00 | 1.62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2.17 | 2.12 | 1.62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2.74 | 2.50 | 1.75 | 0,22 |
