Roestvrij staal Gegoten Montage
>
|
| Plaats van herkomst | China |
| Merknaam | KASUGAI |
| Certificering | ISO-9001; PED; AD 2000 |
| Modelnummer | CF8 SP-114 CL150 1“ Gegoten Ingepaste Gestreepte Koppeling ¼ |
| Document | Productenbrochure PDF |

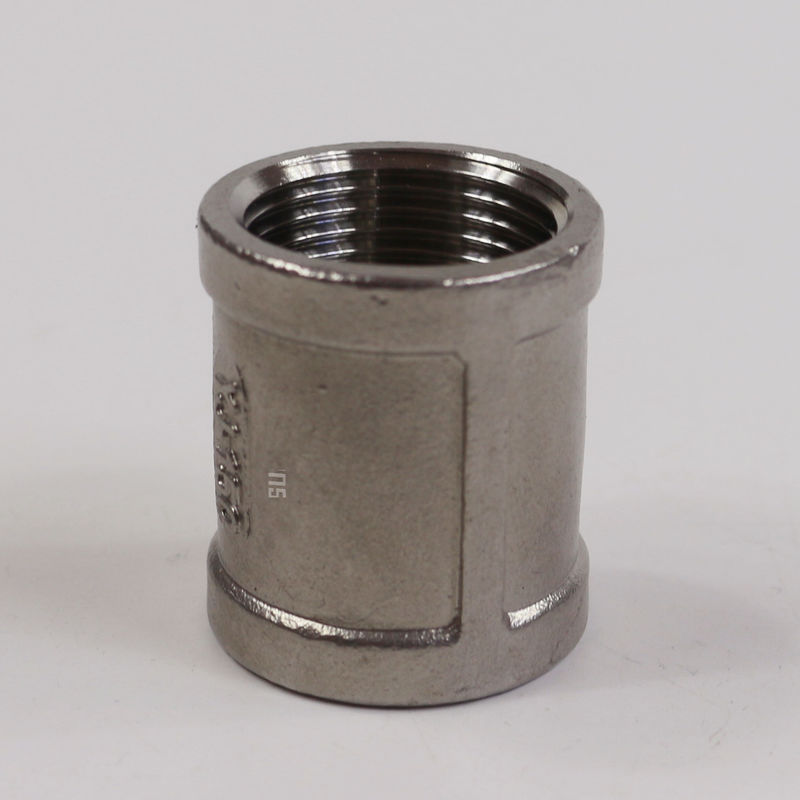

ASTM A351 CF8 MSS SP-114 CL150 1“ Gegoten Ingepaste Gestreepte Koppeling ¼
Productinformatie
| Productnaam | ASTM A351 CF8 MSS SP-114 CL150 1“ Gegoten Ingepaste Gestreepte Koppeling ¼ |
| Draadtypes | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Afmetingen | MSS SP-114 |
| Groottewaaier | 1 ¼“ |
| Drukklasse | Klasse 150, 1000, 2000, 3000, 6000 en 9000 |
| Materialen | ASTM A351 CF8 |
ASTM A351 CF8 EN CF8M
ASTM A351 CF8 en CF8M is austenitic roestvrij staal, stelt goede sterkte en rekbaarheid tentoon. CF8/CF8M wordt wijd toegepast in pomp en de klep, mariene, chemische verwerking, voedselverwerkende industrie, CF8 is ook wordt toegepast in de kern en defensieindustrieën.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Rang | C | Mn | Cr | Mo | Ni | Fe | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Rang |
Treksterkte (ksi) |
Opbrengststerkte (ksi) |
Verlenging (%) |
Hardheid (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
De afmetingen van Klasse 150 gieten Ingepaste Koppeling (rechtstreeks en Verminderend Grootte) (in duim)
| NPS | Lengte van Draad (B) (min.) | Breedte van (min.) Band | Metaaldikte (a) | Buitendia. van Band (c) (min.) | Lengte van Rechte (min.) Koppelingen | Lengte van Concentrische Verminderende (min.) Koppelingen |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1.00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1.00 | 1.00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1.01 | 1.12 | 1.12 |
| ½ | 0,43 | 0,25 | 0,10 | 1.20 | 1.38 | 1.38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1.46 | 1.50 | 1.50 |
| 1 | 0,58 | 0,30 | 0,13 | 1.77 | 1.62 | 1.62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2.15 | 2.00 | 2.00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2.43 | 2.12 | 2.12 |
| 2 | 0,75 | 0,42 | 0,17 | 2.96 | 2.50 | 2.50 |
| 2½ | 0,92 | 0,48 | 0,21 | 3.31 | 2.87 | 3.25 |
| 3 | 0,98 | 0,55 | 0,23 | 4.00 | 3.18 | 3.68 |
| 4 | 1.08 | 0,66 | 0,26 | 5.06 | 3.68 | 4.38 |
ALGEMENE NOTA: Het verminderen van koppelingen kan of klok zijn of rechtstreeks. De buitendiameter (h) van rechte verminderende koppelingen zal aan de grootste verbinding van het grootteeind van de verminderende montage beantwoorden.
NOTA'S:
(a) de patronen zullen worden ontworpen die afgietsels van metaaldikte te produceren in de Lijst worden gegeven. De metaaldikte op geen die punt zal minder dan 90% van waarden zijn in de Lijst worden gegeven.
(b) de lengte van draad kan zich voorbij de breedte van band uitbreiden. Nochtans, moet de minimummetaaldikte (G) aan het eind van de draad worden gehandhaafd.
(c) de koppelingen, de halve koppelingen en het verminderen van koppelingen kunnen worden verbonden of niet- wordenverbonden.
(d) de ribben worden toegelaten vanaf Sectie 9. De toepasselijke „externe“ gebroken lijnen in de tekeningen wijzen hierboven erop waar de ribben worden toegestaan.
