Gegote legering met draadkoppeling
, SWAGE gegoten draadkoppeling
, niet-geband gegoten draadkoppeling

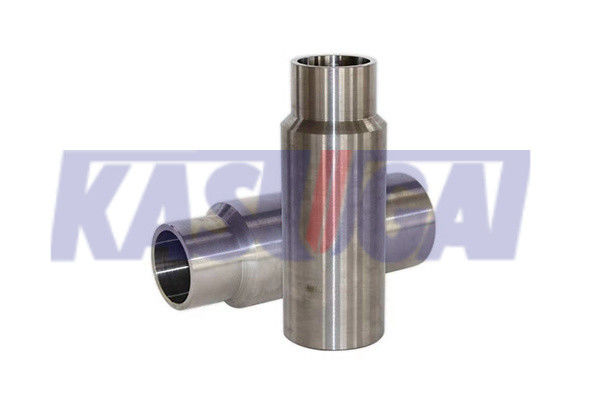

ALLOY SWAGE Gegooide, niet-gebanden, gegooide draadkoppeling
ALLOY SWAGE Gegooide, niet-gebanden, gegooide draadkoppeling
Productinformatie
Een "legeringsswaag" verwijst doorgaans naar een type bevestiging die in leidingsystemen wordt gebruikt voor het verbinden of beëindigen van draadtouwen, kabels of leidingen.De term "swage" kan verwijzen naar het proces van het vormgeven of verkleinen van de diameter van een buis- of pijplijn einde om de verbinding met een ander onderdeel te vergemakkelijkenIn combinatie met de term "legering" geeft dit aan dat de spuitstuk is gemaakt van een legeringsmateriaal, dat een combinatie van metalen met specifieke eigenschappen kan zijn.
Een legering Swage is gemaakt van een legeringsmateriaal, dat een mengsel is van twee of meer metalen elementen.of temperatuurbestandheid, afhankelijk van de toepassing.
| Productnaam |
AISI 304 MSS SP-114 CL150 2" gietgegooid niet-bandgegooid koppel van roestvrij staal |
| Draadtypen |
ASME B1.20.1 (NPT) |
| Afmetingen |
MSS SP-114 |
| Groottebereik |
11⁄4 "-4" |
| Drukklasse |
Klasse 150 NPT |
| Materialen |
AISI 304/L |
Toepassingen:
Alloy Swage-fittings vinden toepassing in verschillende industrieën, waaronder ruimtevaart, scheepvaart, bouw en telecommunicatie.Ze worden gebruikt voor het creëren van veilige en duurzame verbindingen tussen componenten.
Sterkte en duurzaamheid:
Legeringen worden gekozen voor swaging toepassingen om sterkte, duurzaamheid en weerstand tegen slijtage en corrosie te bieden, afhankelijk van de vereisten van de toepassing.
AISI 304/L Chemische samenstelling (%)
| Graad |
C, max. |
Cr |
Mn, max. |
Ni |
P, max. |
S, max. |
Ja, max. |
| AISI 304 |
0.08 |
18 tot 20 |
2 |
Acht tot tien.5 |
0.045 |
0.03 |
1 |
| AISI 304L |
0.03 |
18 tot 20 |
2 |
8 tot 12 |
0.045 |
0.03 |
1 |
AISI 304/L Mechanische eigenschappen
| Mechanische eigenschappen |
304 |
304L |
| Hardheid, Knoop |
138 |
158 |
| Hardheid, Rockwell B |
70 |
82 |
| Hardheid, Vickers. |
129 |
159 |
| Treksterkte, ultieme |
505 MPa |
564 MPa |
| Treksterkte, opbrengst |
215 MPa |
210 MPa |
| Verlenging bij breuk |
70% |
58% |
| Elasticiteitsmodule |
193 tot en met 200 GPa |
193 tot en met 200 GPa |
| Charpy-impact |
325 J |
216J |
Afmetingen van gegoten draadkoppelingen van klasse 150 (rechtlijnige en verkleinerende afmetingen) (in centimeter)
| NPS |
Lengte van de draad(b)(min.) |
Bandbreedte (min.) |
Metalen diktea) |
Buiten Dia. van Band(c)(min.) |
Lange rechte koppelingen (min.) |
Lange concentrische verlagende koppelingen (min.) |
| B. |
E |
G |
H |
W |
M |
| ⅛ |
0.25 |
0.20 |
0.09 |
0.75 |
1.00 |
— |
| ¼ |
0.32 |
0.20 |
0.09 |
0.84 |
1.00 |
1.00 |
| ⅜ |
0.36 |
0.21 |
0.10 |
1.01 |
1.12 |
1.12 |
| ½ |
0.43 |
0.25 |
0.10 |
1.20 |
1.38 |
1.38 |
| ¾ |
0.50 |
0.27 |
0.12 |
1.46 |
1.50 |
1.50 |
| 1 |
0.58 |
0.30 |
0.13 |
1.77 |
1.62 |
1.62 |
| 1¼ |
0.67 |
0.34 |
0.14 |
2.15 |
2.00 |
2.00 |
| 1½ |
0.70 |
0.37 |
0.15 |
2.43 |
2.12 |
2.12 |
| 2 |
0.75 |
0.42 |
0.17 |
2.96 |
2.50 |
2.50 |
| 2½ |
0.92 |
0.48 |
0.21 |
3.31 |
2.87 |
3.25 |
| 3 |
0.98 |
0.55 |
0.23 |
4.00 |
3.18 |
3.68 |
| 4 |
1.08 |
0.66 |
0.26 |
5.06 |
3.68 |
4.38 |
Algemene opmerking:De buitendiameter (H) van rechte reductiecouplages moet overeenkomen met de grootste afmeting van de eindverbinding van de reductieinstallatie.
Verwijzingen
a) De patronen moeten worden ontworpen om gietstukken te maken met een in de tabel vermelde metaaldikte die op geen enkel punt minder dan 90% van de in de tabel vermelde waarden mag bedragen.
b) De lengte van de draad mag verder gaan dan de breedte van de band, doch aan het eind van de draad moet een minimale metalen dikte (G) worden gehandhaafd.
c) Koppelingen, halfkoppelingen en reductie-koppelingen kunnen met of zonder banden zijn.
d) Ribben zijn toegestaan overeenkomstig punt 9. De toepasselijke gebroken lijnen van de bovenstaande tekeningen geven aan waar ribben toegestaan zijn.
