Roestvrij staal Gegoten Montage
>
|
| Plaats van herkomst | China |
| Merknaam | KASUGAI |
| Certificering | ISO-9001; PED; AD 2000 |
| Modelnummer | 304 SP-114 90DEG CL1000 gegoten moflaselleboog |
| Document | Productenbrochure PDF |

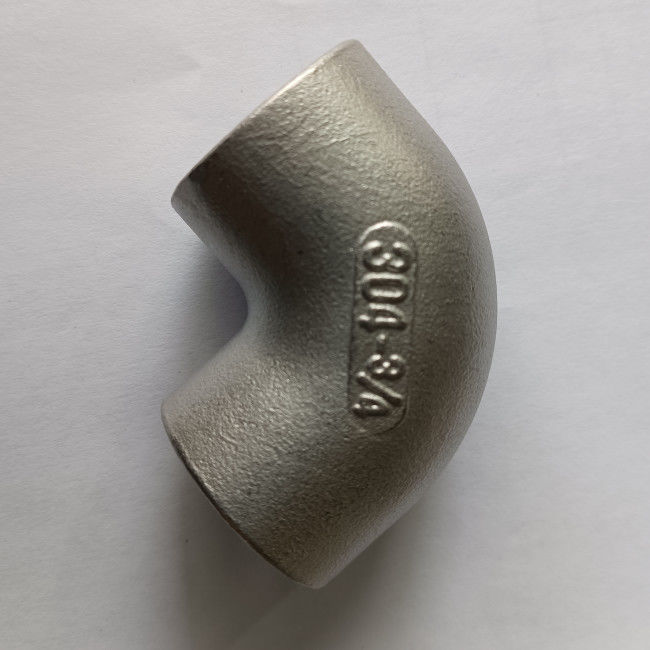

Het Roestvrije staal van AISI 304 MSS SP-114 90DEG CL1000 Gegoten contactdoos-Lassende 90 Graadelleboog
Productinformatie
| Productnaam | Het Roestvrije staal van AISI 304 MSS SP-114 90DEG CL1000 Gegoten contactdoos-Lassende 90 Graadelleboog |
| Montagetype | Contactdoos-lassende 90o-Elleboog |
| Afmetingen | MSS SP-114: 2018 |
| Groottewaaier | 1/8“ aan 2“ |
| Drukklasse | Klasse 1000 |
| Materialen | AISI 304/L |
Norm & Materialen: AISI 304/L
SAE/ANSI 304 (AISI 304) is het meest meestal beschikbare en gebruikte type van roestvrij staal. Het wordt ook bedoeld als 18/8 roestvrij staal, A2-roestvrij staal (vanaf ISO 3506), of 304S15 (vanaf de Britse Norm). Dit is austenitic een chromium-nikkel legering wat betekent praktisch dat het een zeer hoge corrosieweerstand heeft. Het is ook niet-magnetisch en kan niet door thermische behandeling worden verhard. Aangezien AISI 304 uiterst corrosieve milieu's kan weerstaan en worden gevormd, kan worden machinaal bewerkt en vrij gemakkelijk worden gelast, is het zeer populair voor een brede waaier van toepassingen.
De Chemische Samenstelling van AISI 304/L (%)
| Rang | Maximum C, | Cr | Maximum Mn, | Ni | Maximum P, | Maximum S, | Maximum Si, |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
De Mechanische Eigenschappen van AISI 304/L
| Mechanische Eigenschappen | 304 | 304L |
| Hardheid, Knoop | 138 | 158 |
| Hardheid, Rockwell B | 70 | 82 |
| Hardheid, Vickers | 129 | 159 |
| Uiteindelijke treksterkte, | MPa 505 | 564 MPa |
| Treksterkte, Opbrengst | MPa 215 | MPa 210 |
| Verlenging bij Onderbreking | 70% | 58% |
| Modulus van Elasticiteit | 193~200 GPa | 193~200 GPa |
| Charpyeffect | 325 J | 216J |
SP-114 afmetingen van Klasse 1000 Vervaardigde contactdoos-Lassende Montage (in duim)
| NPS | Centrum-aan-Beëindigen Ellebogen, T-stukken & Kruisen | Centrum-aan-Beëindigen 45o-Ellebogen | De contactdoos droeg (min.)/(max.) |
Droeg Dia. (min.)/(max.) |
(Min.) contactdoosdiepte | Metaaldikte | Buitenband Dia. (min.) | Volledige (min.) Koppelingslengte | GLB-(min.) Hoogte | GLB-(min.) Dikte met platte kop |
| A | C | Sb | BD | BR | G | H1 | W | P | G1 | |
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1.00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1.00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1.12 | 0,81 | 0,10 |
| ½ | 1.12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1.05 | 1.38 | 0,93 | 0,12 |
| ¾ | 1.31 | 1.00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1.30 | 1.50 | 1.06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1.61 | 1.62 | 1.31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1.86 | 2.00 | 1.62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2.17 | 2.12 | 1.62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2.74 | 2.50 | 1.75 | 0,22 |
