Productdetails
Plaats van herkomst: China
Merknaam: KASUGAI
Certificering: ISO-9001; PED; AD 2000
Modelnummer: MSS SP-114 90DEG CL150 304 roestvrij staal 90 graden Elbow Cast Threadee Cross Plug Outlet Union<
Document: Productenbrochure PDF
Betaling & het Verschepen Termijnen
Min. bestelaantal: Om worden onderhandeld
Prijs: PER BASE MATERIAL PRICE
Verpakking Details: Zeewaardige verpakking
Levertijd: 60 DAGEN VOOR ÉÉN CONTAINER
Betalingscondities: L / C, T/T
Levering vermogen: 100 TON/MAAND
Productnaam: |
MSS SP-114 90DEG CL150 304 roestvrij staal 90 graden elleboog gegoten draad |
Groottewaaier: |
1/8“ aan 4“ |
Draadtypes: |
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
Drukklasse: |
150 |
Normen: |
ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Afmetingen: |
MSS SP-114, ISO 49-1994 (E) |
Productnaam: |
MSS SP-114 90DEG CL150 304 roestvrij staal 90 graden elleboog gegoten draad |
Groottewaaier: |
1/8“ aan 4“ |
Draadtypes: |
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
Drukklasse: |
150 |
Normen: |
ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Afmetingen: |
MSS SP-114, ISO 49-1994 (E) |

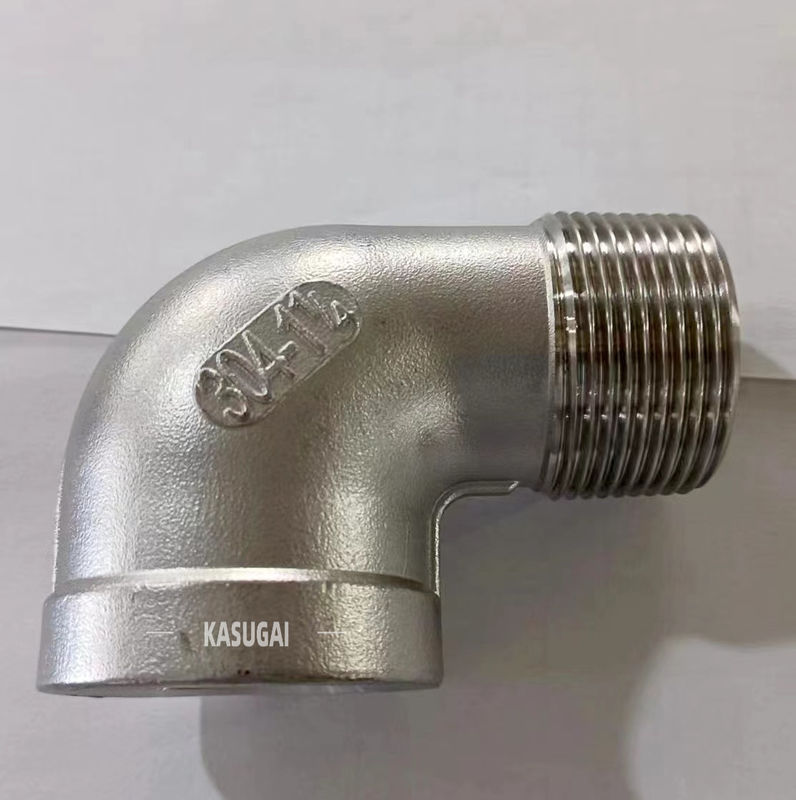

Het Roestvrije staal van MSS SP-114 90DEG CL150 304 90 Graadelleboog Gegoten Draad
Productinformatie
| Productnaam | Het Roestvrije staal van MSS SP-114 90DEG CL150 304 90 Graadelleboog Gegoten Draad |
| Draadtypes | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Afmetingen | ISO 49-1994 (E), MSS SP-114, ANSI B16.3 |
| Groottewaaier | 1/8“ aan 4“ |
| Drukklasse | Klasse 150 |
| Materialen | ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Afmetingen van Gegoten Klasse 150 Ingepast 90 Graadellebogen, T-stukken, Kruisen en 45 Graadellebogen
![]()
| NPS | Centrum-aan-Beëindigen, Ellebogen, T-stukken, Kruisen | Centrum-aan-Beëindigen, 45o-Ellebogen | Lengte van Draad (B) (min.) | Breedte van (min.) Band | Metaaldikte (a)
| Buitendia. van (min.) Band |
| A | C | B | E | G | H | |
| ⅛ | 0,81 | 0,69 | 0,25 | 0,20 | 0,09 | 0,75 |
| ¼ | 0,81 | 0,69 | 0,32 | 0,20 | 0,09 | 0,84 |
| ⅜ | 0,93 | 0,81 | 0,36 | 0,21 | 0,10 | 1.01 |
| ½ | 1.12 | 0,87 | 0,43 | 0,25 | 0,10 | 1.20 |
| ¾ | 1.31 | 1.00 | 0,50 | 0,27 | 0,12 | 1.46 |
| 1 | 1.50 | 1.12 | 0,58 | 0,30 | 0,13 | 1.77 |
| 1¼ | 1.75 | 1.31 | 0,67 | 0,34 | 0,14 | 2.15 |
| 1½ | 1.90 | 1.43 | 0,70 | 0,37 | 0,15 | 2.43 |
| 2 | 2.25 | 1.68 | 0,75 | 0,42 | 0,17 | 2.96 |
| 2½ | 2.68 | 1.93 | 0,92 | 0,48 | 0,21 | 3.31 |
| 3 | 3.06 | 2.18 | 0,98 | 0,55 | 0,23 | 3.00 |
| 4 | 3.81 | 2.62 | 1.08 | 0,66 | 0,26 | 5.06 |
Voordelen van Montage van de Roestvrij staal de Gietende Schroef
