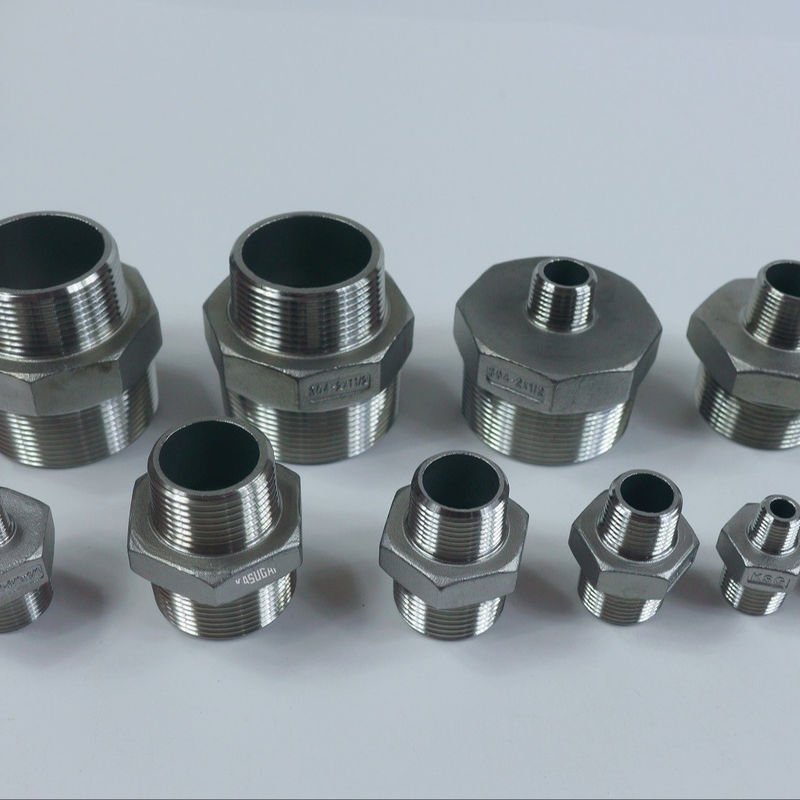

ASTM A351 MSS SP-114 Gegoten Ingepast de Hexuitdraai Hoofd Verminderend Uitsteeksel van CL150 Roestvrij staal
Productinformatie
| Productnaam |
ASTM A351 MSS SP-114 Gegoten Ingepast de Hexuitdraai Hoofd Verminderend Uitsteeksel van CL150 Roestvrij staal |
| Draadtypes |
ASME B1.20.1 (NPT) |
| Afmetingen |
MSS SP-114-2018 |
| Groottewaaier |
1/4“ aan 4 „ |
| Drukklasse |
Klasse 150 NPT |
| Materialen |
ASTM A351 |
Normen & Materialen: ASTM A351 CF8 EN CF8M
ASTM A351 CF8 en CF8M is austenitic roestvrij staal, stelt goede sterkte en rekbaarheid tentoon. CF8/CF8M wordt wijd toegepast in pomp en de klep, mariene, chemische verwerking, voedselverwerkende industrie, CF8 is ook wordt toegepast in de kern en defensieindustrieën.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Rang |
C |
Mn |
Cr |
Mo |
Ni |
Fe |
Cu |
| CF8 |
0-0.08 |
0-1.5 |
18-21 |
0-0.5 |
9-11 |
Bal |
0.00-0.00 |
| CF8M |
0-0.08 |
0-1.5 |
18-21 |
2-3 |
9-12 |
Bal |
0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Rang |
Treksterkte
(ksi)
|
Opbrengststerkte
(ksi)
|
Verlenging
(%)
|
Hardheid
(Brinell)
|
| CF8 |
0.00-70 |
30 |
35 |
134-196 |
| CF8M |
0.00-70 |
30 |
30 |
146-212 |
De Afmetingen van MSS SP-114 van Klasse 150 de Gegoten Hoofd Verminderende Uitsteeksels van de Draadhexuitdraai (duim)
| NPS |
(Min.) draadlengte |
(Min.) draadlengte |
Lengte van Hexuitdraai. (min.) |
Lengte van Hexuitdraai. (min.) |
Nominale Vlakke Breedte |
Nominale Breedte over Vlakten (B) |
Droeg Dia. (max.) |
Droeg Dia. (max.) |
(Min.) metaaldikte |
(Min.) metaaldikte |
| |
A1 |
A2 |
L1 |
L2 |
B |
C |
D1 |
D2 |
G1 |
G2 |
| ¼ × ⅛ |
0,46 |
0,31 |
0,53 |
0,37 |
0,25 |
5/8 |
0,36 |
0,27 |
0,21 |
0,16 |
| ⅜ × ⅛ |
0,47 |
0,31 |
0,54 |
0,37 |
0,31 |
11/16(a) |
0,49 |
0,27 |
0,21 |
0,16 |
| ⅜ × ¼ |
0,47 |
0,46 |
0,54 |
0,53 |
0,31 |
11/16(a) |
0,49 |
0,36 |
0,21 |
0,21 |
| ½ × ⅛ |
0,61 |
0,31 |
0,69 |
0,37 |
0,31 |
7/8 |
0,62 |
0,27 |
0,25 |
0,16 |
| ½ × ¼ |
0,61 |
0,46 |
0,69 |
0,53 |
0,31 |
7/8 |
0,62 |
0,36 |
0,25 |
0,21 |
| ½ × ⅜ |
0,61 |
0,47 |
0,69 |
0,54 |
0,31 |
7/8 |
0,62 |
0,49 |
0,25 |
0,21 |
| ¾ × ⅛ |
0,62 |
0,31 |
0,70 |
0,37 |
0,38 |
1 1/16(a) |
0,82 |
0,27 |
0,26 |
0,16 |
| ¾ × ¼ |
0,62 |
0,46 |
0,70 |
0,53 |
0,38 |
1 1/16(a) |
0,82 |
0,36 |
0,26 |
0,21 |
| ¾ × ⅜ |
0,62 |
0,47 |
0,70 |
0,54 |
0,38 |
1 1/16(a) |
0,82 |
0,49 |
0,26 |
0,21 |
| ¾ × ½ |
0,62 |
0,61 |
0,70 |
0,69 |
0,38 |
1 1/16(a) |
0,82 |
0,62 |
0,26 |
0,25 |
| 1 × ⅛ |
0,77 |
0,31 |
0,86 |
0,37 |
0,38 |
1 3/8 |
1.05 |
0,27 |
0,30 |
0,16 |
| 1 × ¼ |
0,77 |
0,46 |
0,86 |
0,53 |
0,38 |
1 3/8 |
1.05 |
0,36 |
0,30 |
0,21 |
| 1 × ⅜ |
0,77 |
0,47 |
0,86 |
0,54 |
0,38 |
1 3/8 |
1.05 |
0,49 |
0,30 |
0,21 |
| 1 × ½ |
0,77 |
0,61 |
0,86 |
0,69 |
0,38 |
1 3/8 |
1.05 |
0,62 |
0,30 |
0,25 |
| 1 × ¾ |
0,77 |
0,62 |
0,86 |
0,70 |
0,38 |
1 3/8 |
1.05 |
0,82 |
0,30 |
0,26 |
| 1 ¼ × ¼ |
0,80 |
0,46 |
0,89 |
0,53 |
0,56 |
1 3/4 |
1.38 |
0,36 |
0,32 |
0,21 |
| 1 ¼ × ⅜ |
0,80 |
0,47 |
0,89 |
0,54 |
0,56 |
1 3/4 |
1.38 |
0,49 |
0,32 |
0,21 |
| 1 ¼ × ½ |
0,80 |
0,61 |
0,89 |
0,69 |
0,56 |
1 3/4 |
1.38 |
0,62 |
0,32 |
0,25 |
| 1 ¼ × ¾ |
0,80 |
0,62 |
0,89 |
0,70 |
0,56 |
1 3/4 |
1.38 |
0,82 |
0,32 |
0,26 |
| 1 ¼ ×1 |
0,80 |
0,77 |
0,89 |
0,86 |
0,56 |
1 3/4 |
1.38 |
1.05 |
0,32 |
0,30 |
| 1 ½ × ¼ |
0,81 |
0,46 |
0,90 |
0,53 |
0,62 |
2 |
1.61 |
0,36 |
0,33 |
0,21 |
| 1 ½ × ⅜ |
0,81 |
0,47 |
0,90 |
0,54 |
0,62 |
2 |
1.61 |
0,49 |
0,33 |
0,21 |
| 1 ½ × ½ |
0,81 |
0,61 |
0,90 |
0,69 |
0,62 |
2 |
1.61 |
0,62 |
0,33 |
0,25 |
| 1 ½ × ¾ |
0,81 |
0,62 |
0,90 |
0,70 |
0,62 |
2 |
1.61 |
0,82 |
0,33 |
0,26 |
| 1 ½ ×1 |
0,81 |
0,77 |
0,90 |
0,86 |
0,62 |
2 |
1.61 |
1.05 |
0,33 |
0,30 |
| 1 ½ ×1 ¼ |
0,81 |
0,80 |
0,90 |
0,89 |
0,62 |
2 |
1.61 |
1.38 |
0,33 |
0,32 |
| 2 × ¼ |
0,84 |
0,46 |
0,93 |
0,53 |
0,69 |
2 1/2 |
2.06 |
0,36 |
0,35 |
0,21 |
| 2 × ⅜ |
0,84 |
0,47 |
0,93 |
0,54 |
0,69 |
2 1/2 |
2.06 |
0,49 |
0,35 |
0,21 |
| 2 × ½ |
0,84 |
0,61 |
0,93 |
0,69 |
0,69 |
2 1/2 |
2.06 |
0,62 |
0,35 |
0,25 |
| 2 × ¾ |
0,84 |
0,62 |
0,93 |
0,70 |
0,69 |
2 1/2 |
2.06 |
0,82 |
0,35 |
0,26 |
| 2 ×1 |
0,84 |
0,77 |
0,93 |
0,86 |
0,69 |
2 1/2 |
2.06 |
1.05 |
0,35 |
0,30 |
| 2 ×1 ¼ |
0,84 |
0,80 |
0,93 |
0,89 |
0,69 |
2 1/2 |
2.06 |
1.38 |
0,35 |
0,32 |
| 2 ×1 ½ |
0,84 |
0,81 |
0,93 |
0,90 |
0,69 |
2 1/2 |
2.06 |
1.61 |
0,35 |
0,33 |
| 2 ½ × ½ |
1.27 |
0,61 |
1.35 |
0,69 |
0,75 |
3 |
2.47 |
0,62 |
0,46 |
0,25 |
| 2 ½ × ¾ |
1.27 |
0,62 |
1.35 |
0,70 |
0,75 |
3 |
2.47 |
0,82 |
0,46 |
0,26 |
| 2 ½ ×1 |
1.27 |
0,77 |
1.35 |
0,86 |
0,75 |
3 |
2.47 |
1.05 |
0,46 |
0,30 |
| 2 ½ ×1 ¼ |
1.27 |
0,80 |
1.35 |
0,89 |
0,75 |
3 |
2.47 |
1.38 |
0,46 |
0,32 |
| 2 ½ ×1 ½ |
1.27 |
0,81 |
1.35 |
0,90 |
0,75 |
3 |
2.47 |
1.61 |
0,46 |
0,33 |
| 2 ½ ×2 |
1.27 |
0,84 |
1.35 |
0,93 |
0,75 |
3 |
2.47 |
2.06 |
0,46 |
0,35 |
| 3 × ½ |
1.33 |
0,61 |
1.42 |
0,69 |
0,81 |
3 1/2 |
3.06 |
0,62 |
0,49 |
0,25 |
| 3 × ¾ |
1.33 |
0,62 |
1.42 |
0,70 |
0,81 |
3 1/2 |
3.06 |
0,82 |
0,49 |
0,26 |
| 3 ×1 |
1.33 |
0,77 |
1.42 |
0,86 |
0,81 |
3 1/2 |
3.06 |
1.05 |
0,49 |
0,30 |
| 3 ×1 ¼ |
1.33 |
0,80 |
1.42 |
0,89 |
0,81 |
3 1/2 |
3.06 |
1.38 |
0,49 |
0,32 |
| 3 ×1 ½ |
1.33 |
0,81 |
1.42 |
0,90 |
0,81 |
3 1/2 |
3.06 |
1.61 |
0,49 |
0,33 |
| 3 ×2 |
1.33 |
0,84 |
1.42 |
0,93 |
0,81 |
3 1/2 |
3.06 |
2.06 |
0,49 |
0,35 |
| 3 ×2 ½ |
1.33 |
1.27 |
1.42 |
1.35 |
0,81 |
3 1/2 |
3.06 |
2.47 |
0,49 |
0,46 |
| 4 ×1 |
1.43 |
0,77 |
1.52 |
0,86 |
1.00 |
4 5/8 |
4.02 |
1.05 |
0,53 |
0,30 |
| 4 ×1 ¼ |
1.43 |
0,80 |
1.52 |
0,89 |
1.00 |
4 5/8 |
4.02 |
1.38 |
0,53 |
0,32 |
| 4 ×1 ½ |
1.43 |
0,81 |
1.52 |
0,90 |
1.00 |
4 5/8 |
4.02 |
1.61 |
0,53 |
0,33 |
| 4 ×2 |
1.43 |
0,84 |
1.52 |
0,93 |
1.00 |
4 5/8 |
4.02 |
2.06 |
0,53 |
0,35 |
| 4 ×2 ½ |
1.43 |
1.27 |
1.52 |
1.35 |
1.00 |
4 5/8 |
4.02 |
2.47 |
0,53 |
0,46 |
| 4 ×3 |
1.43 |
1.33 |
1.52 |
1.42 |
1.00 |
4 5/8 |
4.02 |
3.06 |
0,53 |
0,49 |
Nota's:
(a) wanneer gemaakt van barvoorraad; de afmetingen kunnen 3/4 en 1 1/8 duim zijn, respectievelijk om de regelmatige grootte van de barvoorraad te gebruiken.
(b) zal de fabrikanten toegepaste tolerantie verzekeren de afmetingen het gebruikelijke bewerken van de V.S. zullen passen.
