Koolstofstaalflens
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Modelnummer | Klasse 900 ZO BL LJF RT rf van ASTM A105 ASME/ANSI B16.5 |
| Document | Productenbrochure PDF |

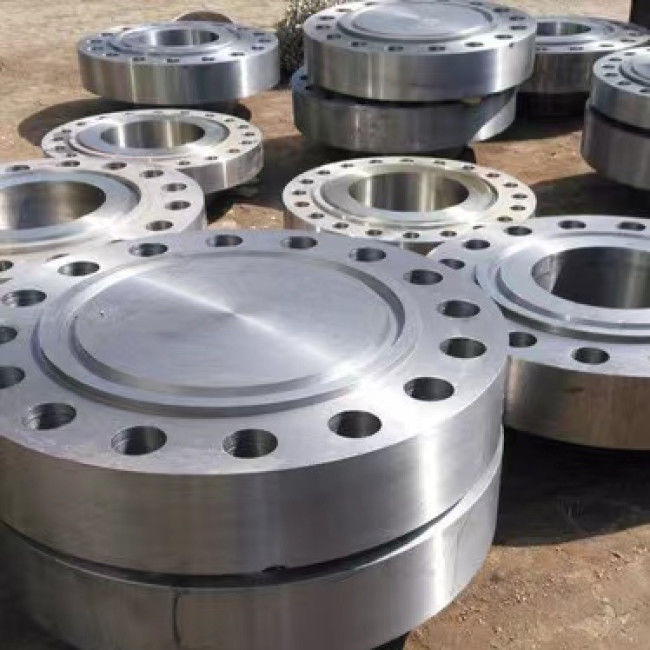

ANSI B16.5 van ASTM A105 Klasse 900 van de Koolstofstaal Gesmede Flens
De flenzen van ASTM A105 zijn gesmede koolstofstaalflenzen voor de omringende en hoog-temperatuurdienst in druksystemen. Deze flenzen kunnen overeenkomstig een verscheidenheid van standaarddiespecificaties worden vervaardigd behandelend ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605, en API 6A, enz.-de Flenzen aan het materiaal van ASTM worden gemaakt A105 zijn beperkt een maximumgewicht van 4540 kg.
Productinformatie
| Productnaam | Het Koolstofstaalflens van ASTM A105 B16.5 |
| Groottewaaier | Afmeting: 1/2“ aan 24“ |
| Drukklasse | Klasse 900 |
| Normen | ASTM A105 |
| Gemeenschappelijk Gezichtstype | De lassenhals (WN) misstap-op (ZO) Blind (BL) Lap Joint (LJ) paste de Contactdooslassen (van RT) (SW) in |
| Specificatie | ANSI B16.5 |
| Deklaag | De antiroestverf, kon en Hete Gegalvaniseerde Onderdompeling, Geplateerd Zink, Gele Transparant, Olie Zwarte Verf |
De Chemische Samenstelling van ASTM A105 (%)
| Staalklasse |
C maximum |
Si | Mn |
P maximum |
S maximum |
Ni maximum |
Cr maximum |
Mo maximum |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
De Mechanische Eigenschappen van ASTM A105
| Staalklasse | Treksterkte | Opbrengststerkte | Verlenging in 2in | Vermindering van gebied |
Solutioning Temperatuur |
Koel doven |
| min | min | min | min | min | hieronder | |
| A105 | 485 | 250 | 22 | 30 |
ANSI B16.5 Flensafmetingen (mm) - Klasse 900
| Nominale Grootte | Buitendia. | Dikte | Lengte door Hub | Dia. van Hub | Opgeheven Gezicht Dia. | De hoekstraal van droeg | Diepte van Contactdoos | Tegen droeg | Draadlengte | Boutgaten | |||||
| WN |
ZO SW RT |
LJ | LJ | SW | RT | Boutcirkel Dia. | Nr | Dia. | |||||||
| A | B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | |
| 15 | 1/2 |
Gebruiksklasse 1500 afmetingen in deze grootte. De flenzen van het contactdooslassen kunnen in NPS 1/2 door 2 1/2 worden verstrekt gebruikend klasse 1500 afmetingen |
|||||||||||||
| │ | │ | ||||||||||||||
| 65 | 2-1/2 | ||||||||||||||
| 80 | 3 | 241 | 38.1 | 101.6 | 54 | 54 | 127 | 127.0 | 10 | - | 92 | 41.1 | 190.5 | 8 | 26 |
| 100 | 4 | 292 | 44.5 | 114.3 | 70 | 70 | 159 | 157.2 | 11 | - | 118 | 47.8 | 235.0 | 8 | 32 |
| 125 | 5 | 349 | 50.8 | 127.0 | 79 | 79 | 190 | 185.7 | 11 | - | 145 | 53.8 | 279.4 | 8 | 35 |
| 150 | 6 | 381 | 55.7 | 130.7 | 86 | 86 | 25 | 215.9 | 13 | - | 171 | 57.2 | 317.5 | 12 | 32 |
| 200 | 8 | 470 | 63.5 | 162.1 | 102 | 114 | 298 | 269.7 | 13 | - | 222 | 63.5 | 393.7 | 12 | 39 |
| 250 | 10 | 545 | 69.9 | 184.2 | 108 | 127 | 368 | 323.8 | 13 | - | 276 | 71.4 | 469.9 | 16 | 39 |
| 300 | 12 | 610 | 79.3 | 200.2 | 117 | 143 | 419 | 381.0 | 13 | - | 329 | 76.2 | 533.4 | 20 | 39 |
| 350 | 14 | 640 | 85.9 | 212.9 | 130 | 156 | 451 | 412.8 | 13 | - | 360 | 82.6 | 558.8 | 20 | 42 |
| 400 | 16 | 705 | 88.9 | 215.9 | 133 | 165 | 508 | 469.9 | 13 | - | 411 | 85.9 | 616.0 | 20 | 45 |
| 450 | 18 | 785 | 101.6 | 228.6 | 152 | 191 | 565 | 533.4 | 13 | - | 462 | 88.9 | 685.8 | 20 | 51 |
| 500 | 20 | 855 | 108.0 | 247.6 | 159 | 210 | 622 | 584.2 | 13 | - | 513 | 91.9 | 749.3 | 20 | 54 |
| 600 | 24 | 1040 | 139.7 | 292.1 | 203 | 267 | 749 | 692.2 | 13 | - | 614 | 101.6 | 901.7 | 20 | 67 |
| Nominale Grootte | Afmetingen van Ring Joint Flanges | Gewicht (kg) | |||||||||||
| Groefaantal | Dia. van Opgeheven Gedeelte | Hoogte Dia. | Diepte | Breedte | Straal bij Bodem |
WN Sch 40 |
ZO | BL |
SW Sch 40 |
LJ | RT | ||
| A | B | K | P | E | F | r2 | |||||||
| 15 | 1/2 |
Gebruiksklasse 600 afmetingen in deze grootte. De flenzen van het contactdooslassen kunnen in NPS 1/2 door 3 1/2 worden verstrekt gebruikend klasse 600 afmetingen |
|||||||||||
| 15 | 1/2 | ||||||||||||
| │ | │ | ||||||||||||
| 65 | 2-1/2 | R31 | 156 | 123.82 | 7.92 | 11.91 | 0,8 | 13.5 | 11.7 | 13.2 | - | 11.3 | 11.6 |
| 80 | 3 | R37 | 181 | 149.22 | 7.92 | 11.91 | 0,8 | 21.9 | 19.7 | 22.1 | - | 23.1 | 19.8 |
| 100 | 4 | R41 | 216 | 180.98 | 7.92 | 11.91 | 0,8 | 35.5 | 32.2 | 36.6 | - | 36.7 | 32.4 |
| 125 | 5 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0,8 | 46.6 | 41.9 | 47.7 | - | 47.6 | 42.1 |
| 150 | 6 | R49 | 308 | 269.88 | 7.92 | 11.91 | 0,8 | 79 | 71 | 83 | - | 86.2 | 71.6 |
| 200 | 8 | R53 | 362 | 323.85 | 7.92 | 11.91 | 0,8 | 118 | 102 | 122 | - | 124.7 | 102 |
| 250 | 10 | R57 | 420 | 381.00 | 7.92 | 11.91 | 0,8 | 159 | 136 | 174 | - | 167.8 | 136 |
| 300 | 12 | R62 | 467 | 419.10 | 11.13 | 16.66 | 1.5 | 179 | 152 | 206 | - | 188.2 | 153 |
| 350 | 14 | R66 | 524 | 469.90 | 11.13 | 16.66 | 1.5 | 219 | 184 | 259 | - | 210.9 | 186 |
| 400 | 16 | R70 | 594 | 533.40 | 12.70 | 19.84 | 1.5 | 296 | 256 | 366 | - | 294.8 | 258 |
| 450 | 18 | R74 | 648 | 584.20 | 12.70 | 19.84 | 1.5 | 369 | 315 | 461 | - | 367.4 | 317 |
| 500 | 20 | R78 | 772 | 692.15 | 15.88 | 26.97 | 2.3 | 686 | 605 | 875 | - | 703.1 | 608 |
