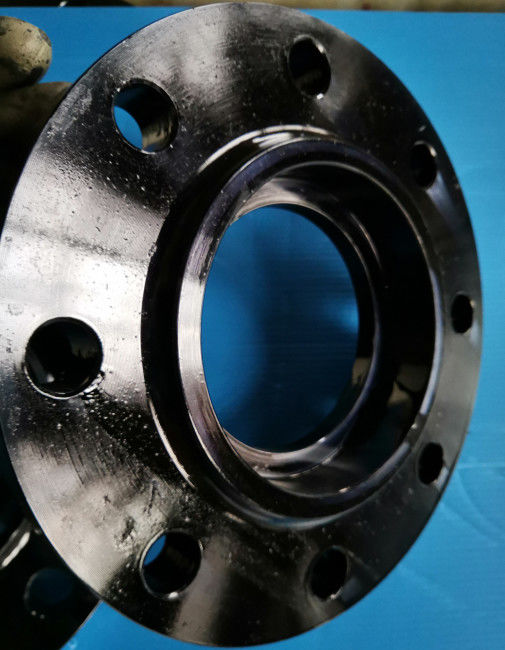

Contactdoos Opgeheven de Halsflens van de Gezichtslas, Klasse 300 Koolstofstaalsw rf Flens

ANSI B16.5 SW rf van ASTM A105N Klasse 300 Opgeheven het Gezichtsflens van de Koolstofstaalcontactdoos Las

Productinformatie

ASTM A105/A105N

De flenzen van ASTM A105 zijn gesmede koolstofstaalflenzen voor de omringende en hoog-temperatuurdienst in druksystemen. Deze flenzen kunnen overeenkomstig een verscheidenheid van standaarddiespecificaties worden vervaardigd behandelend ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605, en API 6A, enz.-de Flenzen aan het materiaal van ASTM worden gemaakt A105 zijn beperkt een maximumgewicht van 4540 kg.

De het staalflenzen van ASTM A105 en A105N-zijn niet zelfde, hebben zij zelfde grondstoffen, zelfde staalkwaliteiten, maar verschillend thermische behandelingsvereiste. N betekent Normalisatiethermische behandeling, en A105-flensrijken geen thermische behandelingsvereiste. Samengevat, hebben de flens van ASTM A105 en de flens van ASTM A105N een zelfde chemische samenstelling, maar A105N heeft een beter mechanisch die bezit en gewoonlijk in kritieke situatie gebruikt.

De Chemische Samenstelling van ASTM A105 (%)

De Mechanische Eigenschappen van ASTM A105

Flenstype: De Flens van de lashals (WN)

De flenzen van de contactdooslas werden aanvankelijk ontwikkeld voor gebruik bij het kleine hoge druk door buizen leiden. Hun statische sterkte is gelijk aan Misstap op flenzen, maar hun moeheidssterkte 50% groter dan dubbel-gelaste Misstap op flenzen.

De verbinding met de pijp wordt gedaan met 1 filetlas, bij buiten de flens. Maar vóór het lassen, moet een ruimte tussen flens of montage en pijp worden tot stand gebracht.

Voorbereiding 127,3 van ASME B31.1 1998 voor de Lasassemblage van de Lassen(e) Contactdoos zegt.
In assemblage van de verbinding vóór het lassen, de pijp of de buis zal in de contactdoos aan de maximumdiepte en dan teruggetrokken ongeveer 1/16“ (1,6 mm) vanaf contact tussen het eind van de pijp en de schouder van de contactdoos worden opgenomen.

Het doel voor de baserende ontruiming in een Contactdooslas is gewoonlijk de overblijvende spanning bij de wortel van de las te verminderen die tijdens verharding van het lasmetaal kon voorkomen. Het beeld toont u de X-maatregel voor het uitbreidingshiaat.

1. Flens 2 van contactdooswedl. Gevulde Las 3. Het hiaat van pijpx=expansion

Gezichtstype: Opgeheven Gezicht (rf)

De Opgeheven Gezichtsflens is het gemeenschappelijkste die type in de toepassingen van de procesinstallatie wordt gebruikt, en moet gemakkelijk zich identificeren. Het wordt bedoeld als opgeheven gezicht omdat de pakkingsoppervlakten boven het het vastbouten cirkelgezicht worden opgeheven. Dit gezichtstype staat het gebruik van een brede combinatie pakkingsontwerpen toe, met inbegrip van de vlakke types van ringsblad en metaalsamenstellingen zoals spiraalvormige wond en verdubbelt beklede types.

Het doel van een rf-flens is meer druk te concentreren op een kleiner pakkingsgebied en daardoor het vermogen van de drukinsluiting van de verbinding te verhogen. De diameter en de hoogte zijn in ASME B16.5, door drukklasse en diameter wordt bepaald die. De drukclassificatie van de flens bepaalt de hoogte van het opgeheven gezicht.

ANSI B16.5 Flensafmetingen - Klasse 300 (mm)
