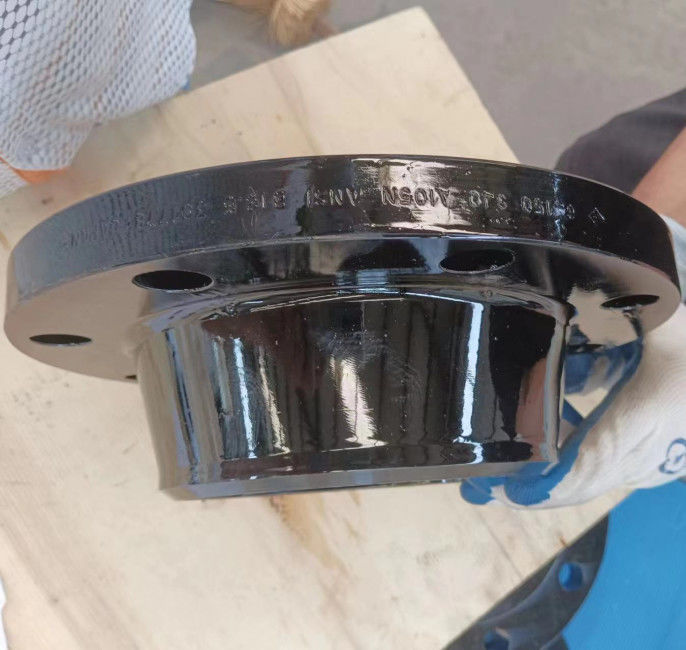

Van de het Koolstofstaalflens van ASTM A105N van het de Lashals Opgeheven Gezicht WNRF Klasse 150

ANSI B16.5 WN rf van ASTM A105N Klasse 150 Opgeheven het Gezichtsflens van de Koolstofstaallas Hals

Productinformatie

ASTM A105/A105N

De flenzen van ASTM A105 zijn gesmede koolstofstaalflenzen voor de omringende en hoog-temperatuurdienst in druksystemen. Deze flenzen kunnen overeenkomstig een verscheidenheid van standaarddiespecificaties worden vervaardigd behandelend ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605, en API 6A, enz.-de Flenzen aan het materiaal van ASTM worden gemaakt A105 zijn beperkt een maximumgewicht van 4540 kg.

De het staalflenzen van ASTM A105 en A105N-zijn niet zelfde, hebben zij zelfde grondstoffen, zelfde staalkwaliteiten, maar verschillend thermische behandelingsvereiste. N betekent Normalisatiethermische behandeling, en A105-flensrijken geen thermische behandelingsvereiste. Samengevat, hebben de flens van ASTM A105 en de flens van ASTM A105N een zelfde chemische samenstelling, maar A105N heeft een beter mechanisch die bezit en gewoonlijk in kritieke situatie gebruikt.

De Chemische Samenstelling van ASTM A105 (%)

De Mechanische Eigenschappen van ASTM A105

Flenstype: De Flens van de lashals (WN)

Een flens van de lashals, ook genoemd een verminderde hubflens of hoog-hubflens, is een soort flens dat spanning die aan de pijpen kan opnieuw vestigen, een daling van hoog-spanningsconcentratie verzekeren bij de bodem van de flens. Er zijn twee het lassen ontwerpen van halsflenzen – het eerste type wordt gebruikt met pijpen terwijl het tweede, langere type niet met pijpen maar met een procesinstallatie kan worden gebruikt. De flens van de lashals bestaat uit van een ronde montage die zich voorbij de rand van de omtrek uitbreidt. Deze die flenzen, typisch van smeedstuk worden vervaardigd, zijn eigenlijk gelast aan pijpen.

Gezichtstype: Opgeheven Gezicht (rf)

De Opgeheven Gezichtsflens is het gemeenschappelijkste die type in de toepassingen van de procesinstallatie wordt gebruikt, en moet gemakkelijk zich identificeren. Het wordt bedoeld als opgeheven gezicht omdat de pakkingsoppervlakten boven het het vastbouten cirkelgezicht worden opgeheven. Dit gezichtstype staat het gebruik van een brede combinatie pakkingsontwerpen toe, met inbegrip van de vlakke types van ringsblad en metaalsamenstellingen zoals spiraalvormige wond en verdubbelt beklede types.

Het doel van een rf-flens is meer druk te concentreren op een kleiner pakkingsgebied en daardoor het vermogen van de drukinsluiting van de verbinding te verhogen. De diameter en de hoogte zijn in ASME B16.5, door drukklasse en diameter wordt bepaald die. De drukclassificatie van de flens bepaalt de hoogte van het opgeheven gezicht.

ANSI B16.5 Flensafmetingen - Klasse 150 (mm)
