| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Modelnummer | Het Gelijke T-stuk van ASTM A234 WPB B16.9 |
| Document | Productenbrochure PDF |

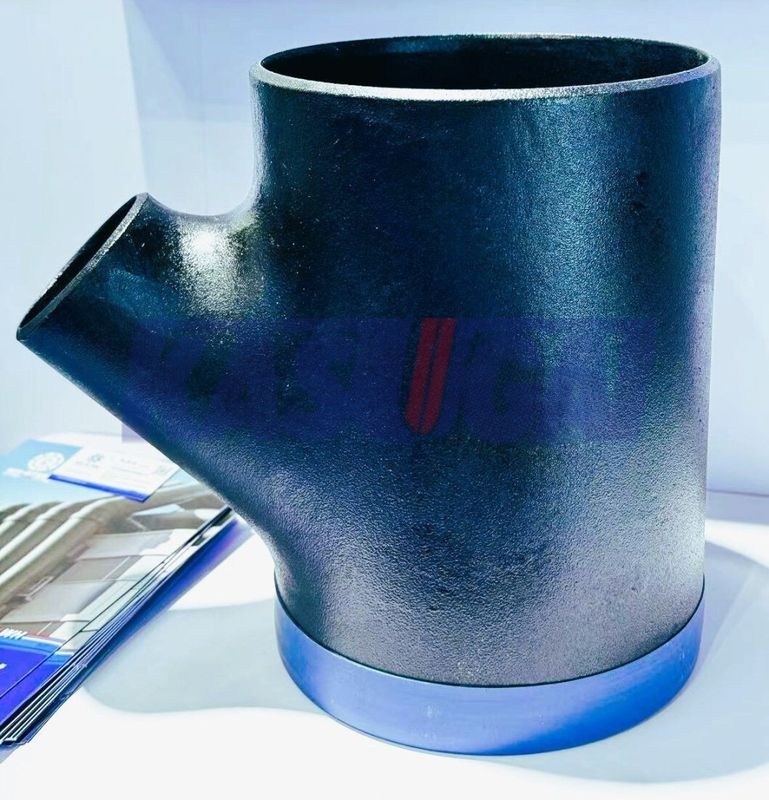

ASTM A234 WPB B16.9 COLON STEEL LATERAL voor leidingsystemen
- De zijkanten van koolstofstaal zijn doorgaans ontworpen voor gelaste verbindingen, waardoor een sterk en betrouwbaar verbinding wordt bereikt.
- Het lassen zorgt voor een robuuste en lekvrije montage in het leidingsysteem.
Toepassingen:
- De zijkanten van koolstofstaal worden veel gebruikt in verschillende industriële en commerciële leidingsystemen, zoals:
- Olie- en gasleidingen
- chemische verwerkingsinstallaties
- Elektriciteitsproductie-installaties
- HVAC-systemen
- water- en afvalwaterzuiveringsinstallaties
Functionaliteit:
- De zijkant maakt het mogelijk twee buizen te verbinden onder een hoek van typisch 45 of 90 graden.
- Eén buis is de loop en de andere is de tak.
- Deze configuratie wordt gewoonlijk gebruikt voor het aftakelen van een hoofdpijp om een secundaire pijpleiding te creëren.
Productinformatie
| Productnaam | ASTM A234 WPB B16.9 Carbon Steel Equal Tee |
| Groottebereik | 1/2 ̊ tot 48 ̊ |
| Wanddikte | Sch20S tot Sch80S |
| Normen |
ASTM A234 |
| Graad | WPB |
| Vervaardigingsnormen |
ASME B16.9 |
| Verpakkingen | Zwarte primercoating, warm gedompelde galvanisatie, zinkvlokkencoating (electro-galvanisatie), roesthemende olie of lakcoating. |
ASTM A234 WPB Gelijke afmetingen
| NPS (inches) | Buiten Dia. bij Bevel. | Centrum-tot-eind | |
| Een overdosis. | Loop (C) | Afvoer (M) | |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 en een half | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3 en een half | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.1 | 216 | 216 |
| 12 | 323.9 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
ASTM A234 WPB Chemische samenstellingen (%)
| Graad | C | Deeltjes | P | S | - Jawel. | Cr | Mo. | Ni | C. | V |
| WPB | ≤ 0.30 | 0.29-1.60 | ≤ 0.050 | ≤ 0.058 | ≥ 0.10 | ≤ 0.40 | ≤ 0.15 | ≤ 0.40 | ≤ 0.40 | ≤ 0.08 |
*Voor ASTM A234 Gr. WPB mag het koolstofequivalent (CE) op basis van de warmteanalyse en de volgende formule niet groter zijn dan 0.50. C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. De C.E.-waarden worden vermeld in het testrapport.
* ASTM A234 WPB fittings gemaakt van staaf of plaat mogen maximaal 0,35 koolstof bevatten en die gemaakt van smeedstukken mogen maximaal 0,35 koolstof en maximaal 0,35 silicium bevatten zonder minimum.
*Voor elke vermindering van 0,01% onder het aangegeven koolstofmaximaal is een toename van 0,06% mangaan boven het aangegeven maximum toegestaan, tot een maximum van 1,65%.
*De som van koper, nikkel, chroom en molybdeen mag niet meer bedragen dan 1,00%
