| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Modelnummer | ASTM A234 WPB B16.9 L/R 90 Graadelleboog |
| Document | Productenbrochure PDF |

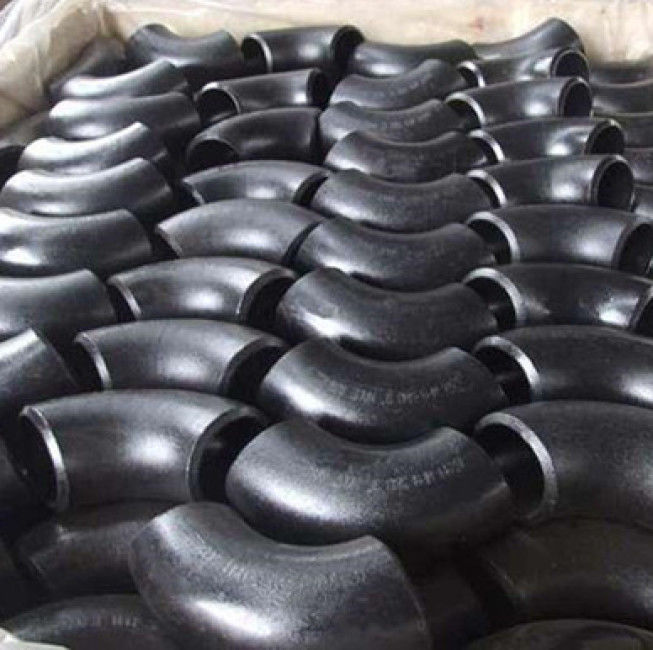

Het Lassen van het het Koolstofstaaluiteinde van ASTM A234 WPB B16.9 L/R 90 Graadelleboog
De de Montageelleboog zou van de Koolstofstaalpijp een gemeenschappelijkste die soort van Cs-montage kunnen zijn wordt gebruikt om pijp aan te sluiten of het buizenstelsel om toe te laten verandert van richting, vaker wel dan niet een hoek 90° of 45°, hoewel het Koolstofstaal van de 22,5 Graadelleboog bovendien in een leidingenkader wordt gebruikt. De koolstofstaalellebogen zijn metaalmontage die de richting van de pijp op de koolstofstaalpijp verandert. De verbindingen worden ingepast en gelast. Verdeeld door hoek, zijn er 45 ° en 90 ° 180 ° het meest meestal gebruikte drie, naast andere techniekbehoeften omvat ook 60 ° en andere abnormale hoekelleboog. De elleboogmaterialen zijn gietijzer, roestvrij staal, legeringsstaal, buigzaam ijzer, koolstofstaal, non-ferrometalen en plastieken. De verbindingen aan de buis zijn: verbinding de directe van de lassen (de gemeenschappelijkste methode) flens, hete smeltingsverbinding, electrofusionverbinding, schroefverbinding en contactdoosverbinding. Volgens het productieproces kan worden verdeeld in: lassenelleboog, het stempelen elleboog, duwende elleboog, gietende elleboog etc. De koolstofstaalelleboog is een soort de montage van de koolstofstaalpijp.
De koolstofstaalelleboog is eerst verdeeld in zijn straal van kromming, die in lange straalellebogen en korte straalellebogen kan worden verdeeld. De lang-straalelleboog verwijst naar zijn straal van kromming gelijk aan 1,5 keer de buitendiameter van de buis door, d.w.z. R = 1.5D. Een kort-straalelleboog betekent dat zijn straal van kromming aan de buitendiameter van de buis, d.w.z. R = 1.0D gelijk is. (D is de diameter van de elleboog, en R is de straal van kromming. D kan ook in termen van vouwen worden uitgedrukt.) Als er 17 niveaus afhankelijk van de drukclassificatie zijn, dezelfde normen zoals in de V.S. de buis is: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS, is het meest meestal gebruikt STD en XS. Volgens de hoek van de elleboog, zijn er ellebogen 45°, ellebogen 90° en ellebogen 180°.
Productinformatie
| Productnaam | Het Lassen van het het Koolstofstaaluiteinde van ASTM A234 WPB B16.9 L/R 90 Graadelleboog |
| Groottewaaier | 1/2“ aan 48“ |
| Muurdikte | Sch5S aan XXS |
| Normen | ASTM A234 |
| Rang | WPB |
| Productienormen | ASME B16.9 |
De Elleboogafmetingen van ASME B16.9 L/R
De elleboog van ASME wordt B16.9 gebruikt wanneer een pijp richting verandert. De ellebogen kunnen verschijnen, afwijzen, links, net draaien, of om het even welke hoek binnen - tussen. De lange straal (L/R) ellebogen duiden ellebogen met de centrum-aan-Beëindigen afmeting van 1.5D-straal aan die aan 1,5 x NPS in duimeenheid evenaart. De standaard lange straalellebogen van ASME B16.9 kunnen verder als 90° worden geclassificeerd en 45° volgens de hoek van de stroom-richting veranderen.
| NPS | O.D mm duim | A mm duim |
| 1/2 | 21.3 0,84 | 38 1.50 |
| 3/4 | 26.7 1.05 | 38 1.50 |
| 1 | 33.4 1.32 | 38 1.50 |
| 1-1/4 | 42.2 1.66 | 48 1.88 |
| 1-1/2 | 48.3 1.90 | 57 2.25 |
| 2 | 60.3 2.38 | 76 3.00 |
| 2-1/2 | 73.0 2.88 | 95 3.75 |
| 3 | 88.9 3.50 | 114 4.50 |
| 3-1/2 | 101.6 4.00 | 133 5.25 |
| 4 | 114.3 4.50 | 152 6.00 |
| 5 | 141.3 5.56 | 190 7.50 |
| 6 | 168.3 6.62 | 229 9.00 |
| 8 | 219.1 8.62 | 305 12.00 |
| 10 | 273.0 10.75 | 381 15.00 |
| 12 | 323.8 12.75 | 457 18.00 |
| 14 | 355.6 14.00 | 533 21.00 |
| 16 | 406.4 16.00 | 610 24.00 |
| 18 | 457.0 18.00 | 686 27.00 |
| 20 | 508.0 20.00 | 762 30.00 |
| 22 | 559.0 22.00 | 838 33.00 |
| 24 | 610.0 24.00 | 914 36.00 |
| 26 | 660.0 26.00 | 991 39.00 |
| 28 | 711.0 28.00 | 1067 42.00 |
| 30 | 762.0 30.00 | 1143 45.00 |
| 32 | 813.0 32.00 | 1219 48.00 |
| 34 | 864.0 34.00 | 1295 51.00 |
| 36 | 914.0 36.00 | 1372 54.00 |
| 38 | 965.0 38.00 | 1448 57.00 |
| 40 | 1016.0 40.00 | 1524 60.00 |
| 42 | 1067.0 42.00 | 1600 63.00 |
| 44 | 1118.0 44.00 | 1676 66.00 |
| 46 | 1168.0 46.00 | 1753 69.00 |
| 48 | 1219.0 48.00 | 1829 72.00 |
*NPS: Nominale Pijpgrootte; O.D: Buitendiameter bij Schuine rand; A: Centrum-om te beëindigen, 90 gr.-Ellebogen;.
