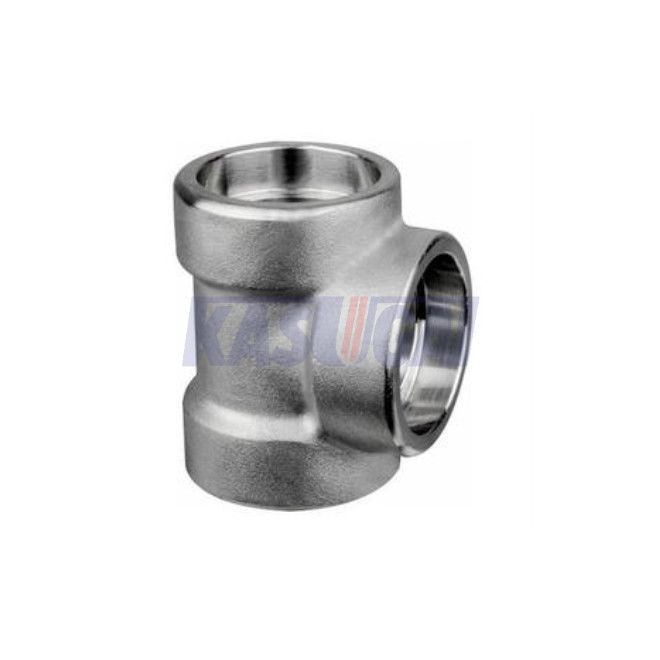

Van het de Hoge drukKoolstofstaal van ASTM A105 ASME B16.11 van het de Contactdooslassen Rechte T-stuk het Gesmede (SW)
Productinformatie
| Productnaam | Van het de Hoge drukKoolstofstaal van ASTM A105 ASME B16.11 van het de Contactdooslassen Rechte T-stuk het Gesmede (SW) |
| Groottewaaier | 1/8“ aan 4“ |
| Drukklasse | Klasse 3000 6000 9000 |
| Normen | ASTM A105 |
| Montagetype | Contactdooslas (SW) |
| Afmetingen | ASME B16.11 |
Is het gesmede T-stuk van ASME B16.11 een montage met drie richtingen die wordt gebruikt om loodrechte verbindingen aan de pijp te maken. De drie afzet van het gesmede T-stuk kan met of het eind van het contactdooslassen (SW) of het ingepaste eind (van THD) worden geleverd. De gesmede T-stukken kunnen verder als recht type (alle drie afzet is dezelfde pijpgrootte) of het verminderen van type (de takafzet is een kleinere pijpgrootte) worden gerangschikt. De T-stukken van ASME B16.11 SW zijn beschikbaar in Klasse van de drukclassificatie 3000, 6000, en 9000; De T-stukken van ASME B16.11 THD zijn beschikbaar in Klasse van de drukclassificatie 2000, 3000, en 6000.
Normen & Materialen: ASTM A105 die Chemische Samenstelling passen (%)
| Staalklasse |
C maximum |
Si | Mn |
P maximum |
S maximum |
Ni maximum |
Cr maximum |
Mo maximum |
V maximum |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
De Afmetingen van ASME B16.11 van Gesmeed Recht T-stuk de Einden met van het Contactdooslassen (SW)
Technische tekening van het gesmede T-stuk van ASME B16.11 met de Einden van het contactdooslassen
| NPS | B max. |
B min. |
A 3000# |
A 6000# |
| 1/8“ | 11.2 | 10.8 | 11.0 | 11.0 |
| 1/4“ | 14.6 | 14.2 | 11.0 | 13.5 |
| 3/8“ | 18.0 | 17.6 | 13.5 | 15.5 |
| 1/2“ | 22.2 | 21.8 | 15.5 | 19.0 |
| 3/4“ | 27.6 | 27.2 | 19.0 | 22.5 |
| 1“ | 34.3 | 33.9 | 22.5 | 27.0 |
| 11/4“ | 43.1 | 42.7 | 27.0 | 32.0 |
| 11/2“ | 49.2 | 48.8 | 32.0 | 38.0 |
| 2“ | 61.7 | 61.2 | 38.0 | 41.0 |
| 21/2“ | 74.4 | 73.9 | 41.0 | - |
| 3“ | 90.3 | 89.8 | 57.0 | - |
| 4“ | 115.7 | 115.2 | 66.5 | - |
| NPS | G 3000# min. |
G 6000# min. |
G 9000# min. |
J min. |
| 1/8“ | 2.41 | 3.15 | - | 9.5 |
| 1/4“ | 3.02 | 3.68 | - | 9.5 |
| 3/8“ | 3.20 | 4.01 | - | 9.5 |
| 1/2“ | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4“ | 3.91 | 5.56 | 7.82 | 12.5 |
| 1“ | 4.55 | 6.35 | 9.09 | 12.5 |
| 11/4“ | 4.85 | 6.35 | 9.70 | 12.5 |
| 11/2“ | 5.08 | 7.14 | 10.15 | 12.5 |
| 2“ | 5.54 | 8.74 | 11.07 | 16.0 |
| 21/2“ | 7.01 | - | - | 16.0 |
| 3“ | 7.62 | - | - | 16.0 |
| 4“ | 8.56 | - | - | 19.0 |
| NPS | 3000 | 6000 | 9000 | |||
| D max. |
D min. |
D max. |
D min. |
D max. |
D min. |
|
| 1/8“ | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4“ | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8“ | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2“ | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4“ | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1“ | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 11/4“ | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 11/2“ | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2“ | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 21/2“ | 64.2 | 61.2 | - | - | - | - |
| 3“ | 79.4 | 76.4 | - | - | - | - |
| 4“ | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000 | 6000 | 9000 | |||
| C max. |
C min. |
C max. |
C min. |
C max. |
C min. |
|
| 1/8“ | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4“ | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8“ | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2“ | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4“ | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1“ | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 11/4“ | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 11/2“ | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2“ | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 21/2“ | 8.76 | 7.67 | - | - | - | - |
| 3“ | 9.52 | 8.30 | - | - | - | - |
| 4“ | 10.69 | 9.53 | - | - | - | - |
Algemene Nota: alle afmetingen zijn in millimeter
Nota: A: Centrum-aan-Beëindigen van T-stuk; H: buitendiameter van band; G: minimummuurdikte; B: minimumlengte van perfecte draad; L2: efficiënte lengte van externe draad.
