| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Certificering | ISO PED AD2000 |
| Modelnummer | ASTM A234 ASME B16.11 Hogedruk koolstofstalen plug met vierkante kop en schroefdraad |
| Document | Productenbrochure PDF |

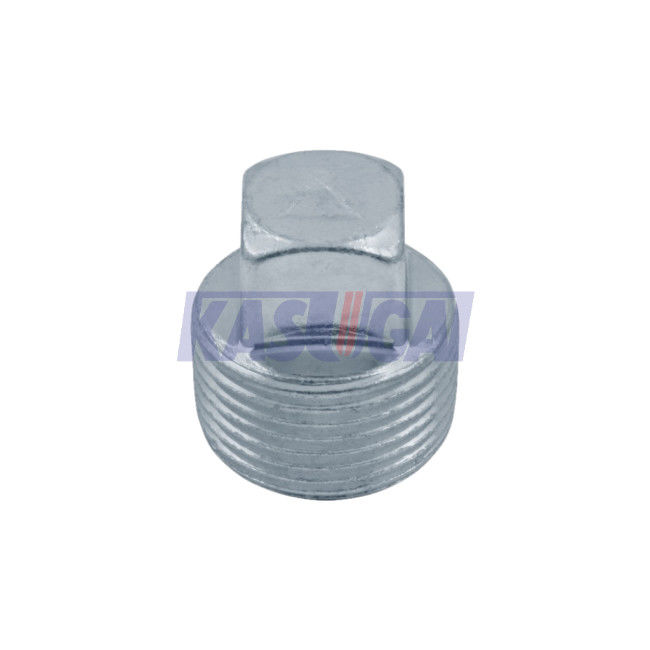

Het de Hoge drukKoolstofstaal van ASTM A234 ASME B16.11 paste (THD) Vierkante Hoofdstop in
Productinformatie
| Productnaam | Het de Hoge drukKoolstofstaal van ASTM A234 ASME B16.11 paste (THD) Vierkante Hoofdstop in |
| Draadtypes | ASME B1.20.1 (NPT) |
| Afmetingen | ASME B16.11 |
| Groottewaaier | 1/8“ aan 4“ |
| Drukklasse | Klasse 2000 3000 6000 |
| Normen | ASTM A234 |
Normen & Materialen: ASTM A234 die Chemische Samenstelling passen (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
Afmetingen van de Vierkante Hoofdstop van ASME B16.11 (mm)
| NPS | Min. Lengte, A | Min. Vierkante Hoogte, B | Min. Breedtevlakten, C (1) |
| ⅛ | 10 | 6 | 7.15 |
| ¼ | 11 | 6 | 9.55 |
| ⅜ | 13 | 8 | 11.11 |
| ½ | 14 | 10 | 14.29 |
| ¾ | 16 | 11 | 15.88 |
| 1 | 19 | 13 | 20.64 |
| 1 ¼ | 21 | 14 | 23.81 |
| 1 ½ | 21 | 16 | 28.58 |
| 2 | 22 | 18 | 53.34 |
| 2 ½ | 27 | 19 | 38.10 |
| 3 | 28 | 21 | 42.86 |
| 4 | 32 | 25 | 63.50 |
Algemene Nota: Alle afmetingen zijn in millimeter
Nota's:
(1) zal de toegepaste tolerantie van de fabrikant verzekeren de afmetingen het Gebruikelijke bewerken van de V.S. zullen passen.
