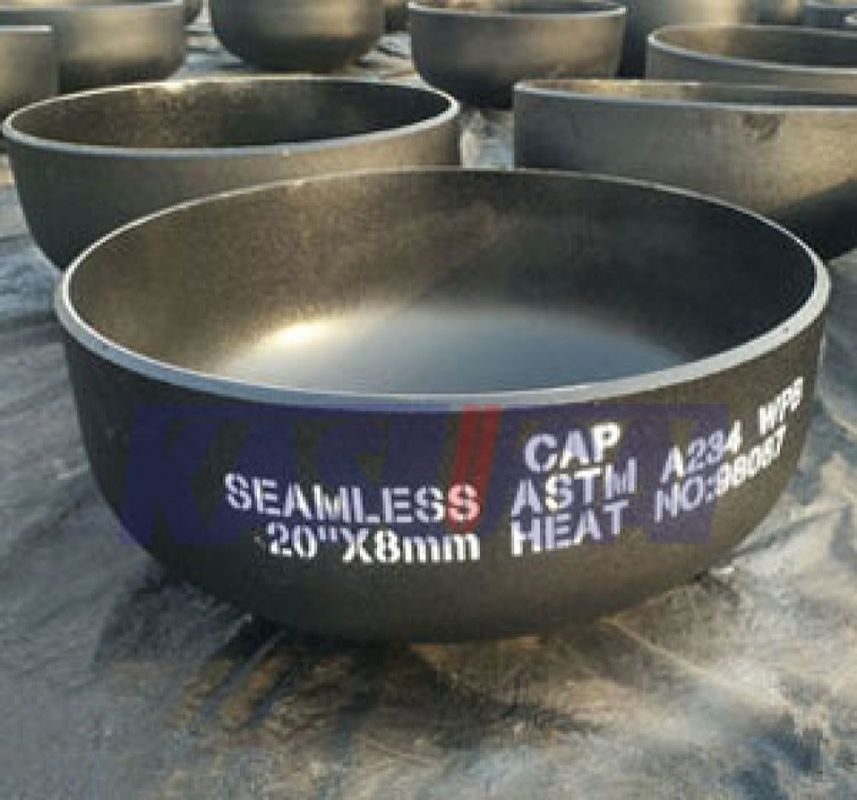

ASTM A234 Gr. WPB ASME B16.9 Eindkap van koolstofstaal
Een gelast koolstofstaal eindkap is een type buisbevestiging die wordt gebruikt om het einde van een pijp te sluiten.
Eindkappen zijn meestal gemaakt van koolstofstaal, een duurzaam en robuust materiaal dat doorgaans wordt gebruikt in leidingsystemen vanwege zijn sterkte en corrosiebestendigheid.
Geweld koolstofstaal eindkappen zijn verkrijgbaar in verschillende maten om te passen bij verschillende buisdiameter en specificaties.
Productinformatie
| Productnaam | Koolstofstaal eindkap |
| Groottebereik | 1/2 ̊ tot 48 ̊ |
| Wanddikte | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Normen | ASTM A234 |
| Graad | WPB |
| Vervaardigingsnormen | ASME B16.9 MSS-SP-43 |
| Verpakkingen | Roestvaste zwarte olie of warm gegalvaniseerd, doorzichtige olie |
Toepassingen:
Pijpsystemen: Eindkappen worden gebruikt in verschillende industrieën en toepassingen waar het einde van een pijp veilig afgesloten moet worden.
Druk en temperatuur: geschikt voor toepassingen met matige tot hoge druk en temperatuur.
ASTM A234 WPB B16.9 Afmetingen van de eindkap (mm)
De dop wordt gebruikt om een open punt van de pijp te verzegelen.9 zal worden gelast tot aan het eind en hoeft niet in de lengte dimensie van de loop van de buis worden opgenomen.
| NPS | Overdosis mm Inch |
E [NOTA(1)] mm Inch |
E mm Inch |
E1[NOTA 2] mm Inch |
| 1/2 | 21.3 0.84 |
25 1.00 |
4.57 0.18 |
25 1.00 |
| 3/4 | 26.7 1.05 |
25 1.00 |
3.81 0.15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0.18 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
38 1.50 |
4.83 0.19 |
38 1.50 |
| 1-1/2 | 48.3 1.90 |
38 1.50 |
5.08 0.20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0.22 |
44 1.75 |
| 2-1/2 | 73.0 2.88 |
38 1.50 |
7.00 0.28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0.30 |
64 2.50 |
| 3 1/2 | 101.6 4.00 |
64 2.50 |
8.13 0.32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0.34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0.38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0.43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0.50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0.50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0.50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0.50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0.50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0.50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0.50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0.50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0.50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
- Wat is er? | - Wat is er? |
| 28 | 711.0 28.00 |
267 10.50 |
- Wat is er? | - Wat is er? |
| 30 | 762.0 30.00 |
267 10.50 |
- Wat is er? | - Wat is er? |
| 32 | 813.0 32.00 |
267 10.50 |
- Wat is er? | - Wat is er? |
| 34 | 864.0 34.00 |
267 10.50 |
- Wat is er? | - Wat is er? |
| 36 | 914.0 36.00 |
267 10.50 |
- Wat is er? | - Wat is er? |
| 38 | 965.0 38.00 |
305 12.00 |
- Wat is er? | - Wat is er? |
| 40 | 1016.0 40.00 |
305 12.00 |
- Wat is er? | - Wat is er? |
| 42 | 1067.0 42.00 |
305 12.00 |
- Wat is er? | - Wat is er? |
| 44 | 1118.0 44.00 |
343 13.50 |
- Wat is er? | - Wat is er? |
| 46 | 1168.0 46.00 |
343 13.50 |
- Wat is er? | - Wat is er? |
| 48 | 1219.0 48.00 |
343 13.50 |
- Wat is er? | - Wat is er? |
*NPS: Nominale buisgrootte; O.D: Buitenste diameter bij de bevel; E: Lengte [NOTA(1)]; E1: Beperkende wanddikte voor lengte; E: Lengte [NOTA(2)].
ASTM A234 WPB CAP Chemische samenstellingen (%)
| Graad | C | Deeltjes | P | S | - Jawel. | Cr | Mo. | Ni | C. | V | Nb |
| WPB | ≤ 0.30 | 0.29-1.60 | ≤ 0.050 | ≤ 0.058 | ≥ 0.10 | ≤ 0.40 | ≤ 0.15 | ≤ 0.40 | ≤ 0.40 | ≤ 0.08 | 0.02 |
*Voor ASTM A234 Gr. WPB mag het koolstofequivalent (CE) op basis van de warmteanalyse en de volgende formule niet groter zijn dan 0.50. C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. De C.E.-waarden worden vermeld in het testrapport.
* ASTM A234 WPB fittings gemaakt van staaf of plaat mogen maximaal 0,35 koolstof bevatten en die gemaakt van smeedstukken mogen maximaal 0,35 koolstof en maximaal 0,35 silicium bevatten zonder minimum.
*Voor elke vermindering van 0,01% onder het aangegeven koolstofmaximaal is een toename van 0,06% mangaan boven het aangegeven maximum toegestaan, tot een maximum van 1,65%.
*De som van koper, nikkel, chroom en molybdeen mag niet meer bedragen dan 1,00%
