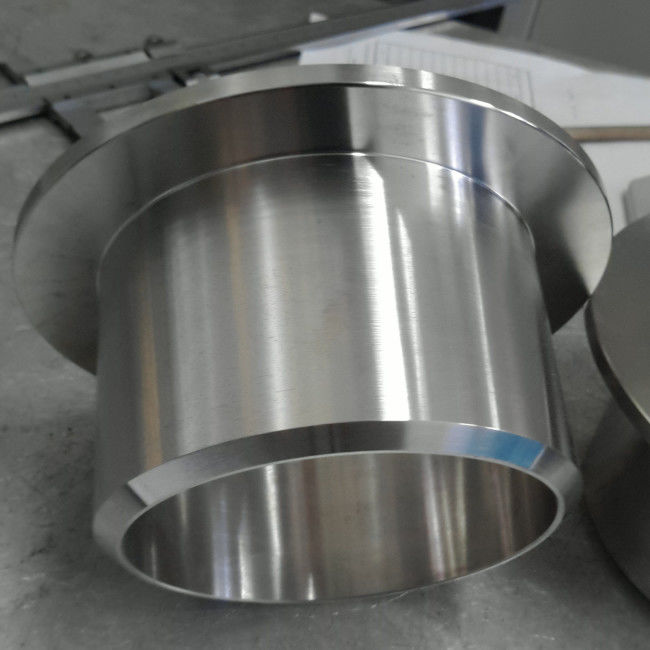

Duplexroestvrij staal Stub Ends, van de het Staallas van ASTM A815 UNS S31803 de Pijpmontage

Lassen van het het Roestvrije staaluiteinde van ASTM A815 UNS S31803 het Duplexstub end

Het stompeind (Overlappingsverbinding) is een montage die vervangt gelaste flenzen wordt gebruikt wanneer de steun van een roterende fileflens wordt vereist. En het kan in standaard en niet genormaliseerde ANSI afmeting worden geleverd die voor verbindingspijpen van verschillende diameter wordt gebruikt.

Stub End Types

Het stompeind wordt aangeboden op drie verschillende manieren, type A, zijn het Type A van B en C.-en B-het stompeind gelijkaardig aan gesmede montage, zoals ellebogen en T-stukken, en het eind van de typec stomp wordt gemaakt in aangepaste grootte.

Type A

Het type A stompeind wordt gebruikt voor standaardoverlappings gezamenlijke flens. De overlappingsdikte op het stompeind is groter dan of gelijk aan de nominale dikte van pijpmuur. Bovendien kan de buitenhoekstraal van het type A de overlappings gezamenlijke flens ontvangen. De binnenhoek is vierkant. De overlapping heeft gewoonlijk een machinaal bewerkt getand gezicht.

Type B

Het eind van de typeb stomp wordt gebruikt voor standaardmisstap op flenzen als overlappingsflenzen. De overlappingsdikte op deze korte einden is groter dan of gelijk aan de nominale dikte van pijpmuur. Ook, de buitenhoekstraal van type B klein genoeg is om de misstapo flens te ontvangen die als reserveflens kan worden gebruikt. De binnenhoek is vierkant. De overlapping heeft gewoonlijk een machinaal bewerkt getand gezicht.

Type C

Het eind van de typec stomp kan voor standaardoverlappings gezamenlijke flens en misstap op flens worden gebruikt. Het is geflakkerd verlatend een rond gemaakte rand bij de binnendiameter van de overlapping. Indien nodig die, kan de straal aan een vierkant wordt gesloten worden gemaakt. De overlappingsdikte is 75% van de pijpmuur. Het type C is kort zeer genoeg om eender welke reserveflens aan te passen. De overlappingsverbinding op type C is vlot, en het is geen machine.

De stompeinden worden gewoonlijk vervaardigd in twee manieren, Type A en Type B. Zij zijn beschikbaar in twee standaardlengte, lang (ANSI) of kort patroon (MSS). Sch5s en 10s-het stompeind wordt gewoonlijk aangeboden in korte lengten, en de lange lengten zijn beschikbaar op speciale orde. Het de stompeind wordt van Schjaren '40 geleverd in of plotseling of snakt lengten.

De Norm van ASTM A815

ASTM A815 is de standaardspecificatie voor de Vervaardigde Ferritic, Ferritic/Austenitic, en Martensitic Montage van Roestvrij staalleidingen. Deze specificatie behandelt twee algemene klassen, wp en Cr. De klassenwp montage wordt onderverdeeld in vier klassen:

Wp-s, naadloze producten.

Wp-w, gelaste producten.

Wp-WX, Pijpmontage die lassen bevat waar alle lassen zijn doorgelicht.

Wp-WU, montage die lassen bevat waar alle lassen ultrasoon zijn getest.

Productinformatie

Materiële (UNS S31803) Chemische Samenstellingen

ASME B16.9 Stub End Dimensions (mm)
