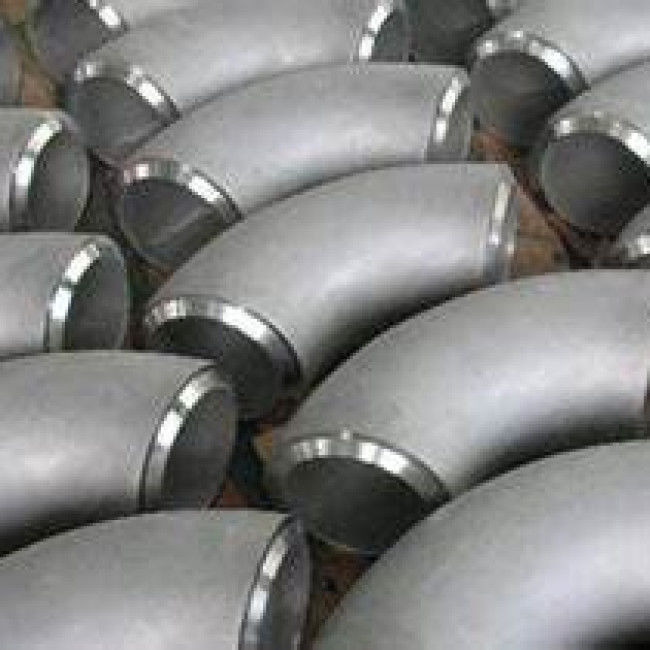

45 van de de Stuiklasmontage van het Graadroestvrije staal de Elleboog van Sch 10S Sch20

ASTM A403 van het de Elleboogroestvrije staal van 45 Graadbw de Montage van het het Uiteindelassen

Volgens vloeibare richting van de pijpleidingen, kan de elleboog in verschillende mate, zoals 45 graad, 90 graad, 180 graad worden verdeeld, die de meeste gemeenschappelijke graden zijn. Ook heeft er 60 graad en 120 graad, voor sommige speciale pijpleidingen.

Elleboogstraal

De de gemiddelde krommingsstraal van de elleboogstraal. Als de straal hetzelfde als pijpdiameter is, riep het korte straalelleboog, ook genoemd SR-elleboog, normaal voor lage druk en pijpleidingen met lage snelheid.

Als de straal groter is dan door buizen leidt diameter, de Diameter van R ≥ 1,5, dan roepen wij het een lange die straalelleboog (LR Elleboog), voor hoge druk en de hoge pijpleidingen van het stroomtarief wordt toegepast.

45 graadelleboog van lange straal

De pijpelleboog wordt opgezet tussen twee pijpen zodat de vloeibare richting in 45 graden kan worden veranderd. Vergeleken bij 90 graadelleboog, veroorzaakt de 45 graadelleboog minder wrijving, en met de lagere druk.

45 graadelleboog van korte straal

SR-de Elleboog in 45 graad is gewoonlijk in bijlage aan koper, plastiek, staal, gietijzer en lood, en kan ook met roestvrije en rubberinrichtingen worden verbonden. Het wordt wijd gebruikt op chemisch product, voedsel, watervoorzieningsfaciliteiten, de elektronische industrie, chemische pijpleidingen, tuinbouw, landbouwproductie, zonnemateriaalpijpleidingen, airconditioningspijpleiding en andere gebieden.

Het Categoriseren van de klassenwp Montage

De klassenwp montage wordt onderverdeeld in drie subklassen: Klassen wp-s, wp-w. en WPWX. Zij worden vervaardigd aan de vereisten van ANSI BI6.9, van BI6.11, van BI6.28, of MSS-Vaste praktijk SP-79, en zij hebben drukclassificaties compatibel met 9,2.

De klassen wp-s montage is die vervaardigd van naadloos product door een naadloze methode van vervaardiging (duidelijk met klassensymbool wp-s);

De klassen wp-w montage bevat lassen waar de van de montagevervaardiging of bouw lassen zijn doorgelicht (duidelijk met klassensymbool wp-w);

De klassen wp-WX montage is die die lassen bevatten waar alI de lassen zijn doorgelicht (duidelijk met klassensymbool wp-WX).

Productinformatie

Materialen Chemische Samenstellingen

De Montage van de het Roestvrije staalpijp van ASTM A403 verwijst naar het materiaal van gesmede en gerolde austenitic roestvrije montage voor drukpijpen. De gemeenschappelijke rangen zijn WP304/L, WP316/L. Zij kunnen in vele gebieden als techniekindustrie, installaties enz. worden gebruikt van de energieomzetting

Nota:

Waar een ellips (﹍) in de lijst verschijnt, zijn er geen vereiste en elementenbehoefte om worden geanalyseerd voor of worden gemeld

De analysemethode voor stikstof zal een kwestie van overeenkomst tussen de koper en de fabrikant zijn

Niobium 0.10-0.30%; Vanadium 0.10-0.30%.

Voor kleine diameter of dunne muren, of allebei, waar vele tekeningspassen worden vereist, is een koolstofmaximum van 0,04% noodzakelijk in rangen TP304L en TP316L. De kleine buitendiameterbuizen worden gedefinieerd als die minder dan 0.500in. (23.7mm) in buitendiameter en lichte muurbuizen als die minder dan 0.049in. (1.24mm) in gemiddelde muurdikte

45^van de de Stuiklaselleboog van^o Afmetingen en het Gewicht

Lange Straal (LR) (verwijs Standaardasme B16.9)
