De Montage van de roestvrij staalhoge druk
>
|
| Plaats van herkomst | China |
| Merknaam | KASUGAI |
| Certificering | ISO-9001; PED; AD 2000 |
| Modelnummer | ASTM A182 F316 ASME B16.11 Hoge druk l Gesmeed schroefdraad Straat elleboog Cross Plug Outlet Union |
| Document | Productenbrochure PDF |
ASTM A182 F316 ASME B16.11 Hoogdruk l Gesmeed Gedrukt Straat Elbow Cross Plug Outlet Unie
Productinformatie

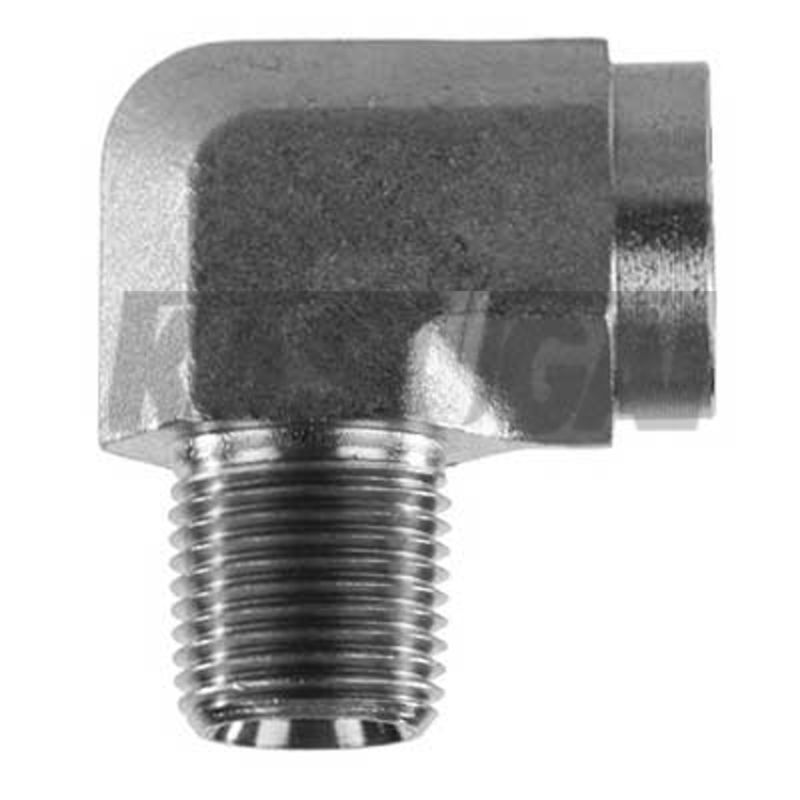

EenGedrukt straatelleboogis een type buisbevestiging die twee buizen of fittings met mannelijke en vrouwelijke draden met een hoek van 90 graden verbindt, die gewoonlijk wordt gebruikt in sanitaire en leidingsystemen.
·Toepassingen: Gewoonlijk gebruikt in loodgietersystemen, waterleidingen, gasleidingen en andere toepassingen waar draadverbindingen de voorkeur krijgen.
·Voordelen:
Eenvoudige installatie: door de draadverbindingen kan snel en gemakkelijk worden geïnstalleerd, zonder dat het nodig is om te lassen.
Versadigbaarheid: Geschikt voor een breed scala aan leidingssystemen en toepassingen.
o Ruimte-efficiëntie: de 90 graden buiging helpt bij het navigeren in krappe ruimtes of gebieden met beperkte vrijheid.
| Productnaam | ASTM A182 F316 ASME B16.11 Hoogdruk l Gesmeed Gedrukt Straat Elbow Cross Plug Outlet Unie |
| Draadtypen | ASME B1.20.1 (NPT) |
| Afmetingen | ASME B16.11 |
| Groottebereik | 1/8 ̊ tot 2 ̊ |
| Drukklasse | Klasse 3000 6000 |
| Normen | ASTM A182 F316/L |
Normen en materialen: ASTM A182 F316/F316L
Vlekvrye staal 316 / 316L flenzen hebben verbeterde weerstand tegen pitting corrosie in chloride omgevingen als gevolg van de toevoeging van molybdeen.Volgens ASME B16.5 en ASME B16.47, SS 316/ 316L-flanken kunnen worden vervaardigd van smeedstukken van ASTM A182 klasse F316 of F316L, gietstukken van ASTM A351 klasse CF8M of CF3M en platen van ASTM A240 klasse 316 of 316L.
ASTM A182 F316/F316L Chemische samenstelling (%)
| Graad | C, max. | Mn, max. | P, max. | S, max. | Ja, max. | Ni | Cr | Mo. | N, max. |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 tot 14.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 ~ 15.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
ASTM A182 F316/F316L Mechanische eigenschappen
| Graad |
Treksterkte, min (MPa) |
Kracht van de uitlaat, min. (MPa) |
Verlenging in 2 inch, min. (%) |
Vermindering van de oppervlakte, min (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Afmetingen van ASME B16.11 Gedrukt straatelleboog (mm)
ASME B16.11 straatelleboog met aan het ene uiteinde MNPT en aan het andere einde FNPT
| NPS | Een | J | H | G1 | G2 | B. | L2 | L | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| Een kwart. | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| Een halve inch. | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4 inch. | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1 " | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1-1/4" | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1-1/2" | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2 " | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
Algemene opmerking:alle afmetingen zijn in millimeter
Notities: A:het midden van de straat naar het vrouwelijke uiteinde van de elleboog;B:minimale lengte van de perfecte draad;G1de minimumwanddikte;G2de minimumwanddikte;H:de buitendiameter van de band;- Ja.van het midden tot het eind van de straatelleboog;- Ik weet het niet.minimale lengte van de mal draad;L2de effectieve lengte van de externe draad;
