De Montage van de roestvrij staalhoge druk
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Modelnummer | ASTM A182 F304 ASME B16.11 hogedruk roestvrij staal gesmeed schroefdraad (THD) recht T-stuk |
| Document | Productenbrochure PDF |

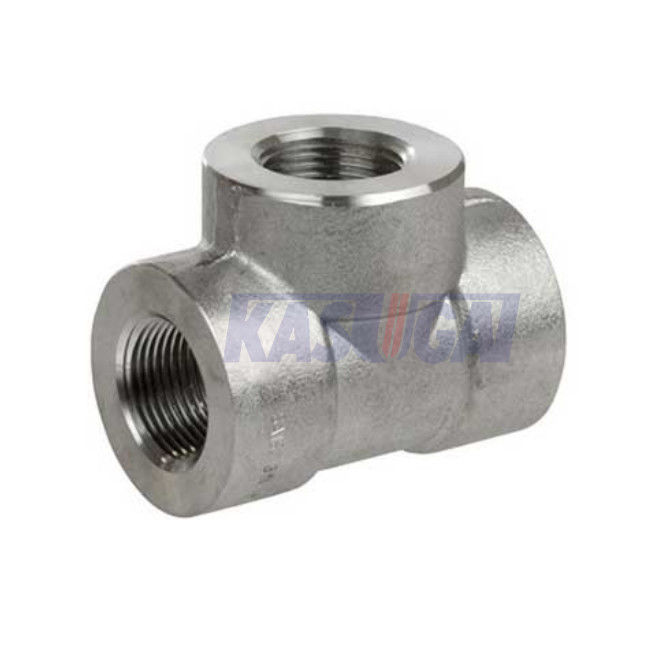

Gesmede de Hoge druk het Roestvrije staal van ASTM A182 F304 ASME B16.11 paste (THD) Recht T-stuk in
Productinformatie
| Productnaam | Gesmede de Hoge druk het Roestvrije staal van ASTM A182 F304 ASME B16.11 paste (THD) Recht T-stuk in |
| Groottewaaier | 1/8“ aan 4“ |
| Drukklasse | Klasse 2000 3000 6000 |
| Normen | ASTM A182 |
| Type | Ingepast (THD) Recht T-stuk |
| Afmetingen | ASME B16.11 |
Is het gesmede T-stuk van ASME B16.11 een montage met drie richtingen die wordt gebruikt om loodrechte verbindingen aan de pijp te maken. De drie afzet van het gesmede T-stuk kan met of het eind van het contactdooslassen (SW) of het ingepaste eind (van THD) worden geleverd. De gesmede T-stukken kunnen verder als recht type (alle drie afzet is dezelfde pijpgrootte) of het verminderen van type (de takafzet is een kleinere pijpgrootte) worden gerangschikt. De T-stukken van ASME B16.11 SW zijn beschikbaar in Klasse van de drukclassificatie 3000, 6000, en 9000; De T-stukken van ASME B16.11 THD zijn beschikbaar in Klasse van de drukclassificatie 2000, 3000, en 6000.
Normen & Materialen: ASTM A182 F304
ASTM A182 F304 is een smeedstuk materiële specificatie voor 304 rangroestvrij staal en voor de productie van naakte smeedstukken gebruikt of gorged en machinaal bewerkte producten voor toepassingen die de dienst op hoge temperatuur impliceren.
De Chemische Samenstelling van ASTM A182 F304 (%)
| Rang | Maximum C, | Maximum Mn, | Maximum P, | Maximum S, | Maximum Si, | Ni | Cr | N |
| F304 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 8.0~11.0 | 18.0~20.0· | 0,10 |
De Mechanische Eigenschappen van ASTM A182 F304
| Rang |
Treksterkte, min (MPa) |
Opbrengststerkte, min (MPa) |
Verlenging in 2inches, min (%) |
Vermindering van Gebied, min (%) |
Hardheid (HBW) |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
De Afmetingen van ASME B16.11 van Gesmeed Recht T-stuk met de Ingepaste Einden (van THD)
Het gesmede T-stuk van ASME B16.11 met ingepaste einden
| NPS | A 2000# |
A 3000# |
A 6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8“ | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4“ | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8“ | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2“ | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4“ | 33 | 38 | 44 | 38 | 46 | 56 |
| 1“ | 38 | 44 | 51 | 46 | 56 | 62 |
| 11/4“ | 44 | 51 | 60 | 56 | 62 | 75 |
| 11/2“ | 51 | 60 | 64 | 62 | 75 | 84 |
| 2“ | 60 | 64 | 83 | 75 | 84 | 102 |
| 21/2“ | 76 | 83 | 95 | 92 | 102 | 121 |
| 3“ | 86 | 95 | 106 | 109 | 121 | 146 |
| 4“ | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8“ | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4“ | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8“ | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2“ | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4“ | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1“ | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 11/4“ | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 11/2“ | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2“ | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 21/2“ | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3“ | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
Algemene Nota: alle afmetingen zijn in millimeter
Nota: A: centrum-aan-Beëindigen van T-stuk; H: buitendiameter van band; G: minimummuurdikte; B: minimumlengte van perfecte draad; L2: efficiënte lengte van externe draad.
