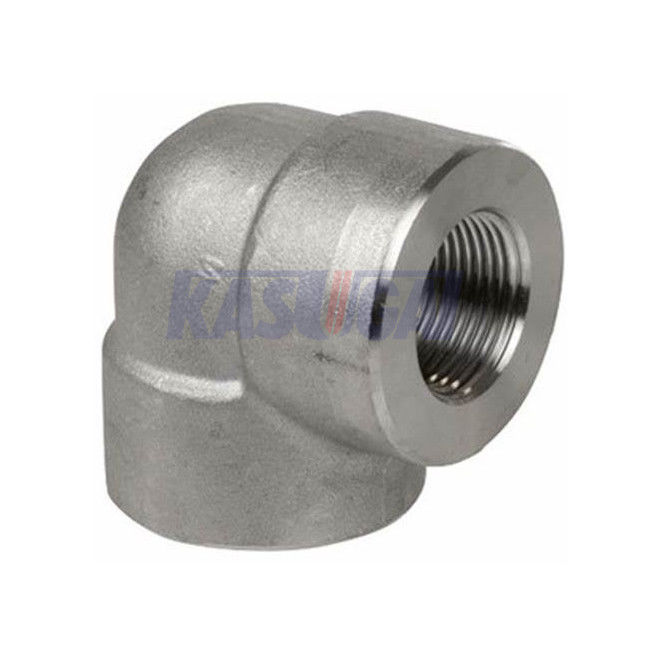

Het Gesmede Koolstofstaal van ASTM A420 ASME B16.11 Hoge druk 90 de Graad Ingepaste Elleboog (van THD)
Productinformatie
| Productnaam | Het Gesmede Koolstofstaal van ASTM A420 ASME B16.11 Hoge druk 90 de Graad Ingepaste Elleboog (van THD) |
| Groottewaaier | 1/8 „aan 4“ |
| Draadtype | ASME B1.20.1 |
| Afmetingen | ASME B16.11 |
| Normen | ASTM A420 |
| Drukklasse | Klasse 2000, 3000, 6000 |
ASTM A234 die Chemische Samenstelling passen (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
De afmetingen van ASME B16.11 90° pasten de Elleboog (van THD in) (mm)
De technische tekening van de elleboog 90° van ASME B16.11 met NPT ingepaste einden.
| NPS | A 2000# |
A 3000# |
A 6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8“ | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4“ | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8“ | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2“ | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4“ | 33 | 38 | 44 | 38 | 46 | 56 |
| 1“ | 38 | 44 | 51 | 46 | 56 | 62 |
| 11/4“ | 44 | 51 | 60 | 56 | 62 | 75 |
| 11/2“ | 51 | 60 | 64 | 62 | 75 | 84 |
| 2“ | 60 | 64 | 83 | 75 | 84 | 102 |
| 21/2“ | 76 | 83 | 95 | 92 | 102 | 121 |
| 3“ | 86 | 95 | 106 | 109 | 121 | 146 |
| 4“ | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8“ | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4“ | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8“ | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2“ | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4“ | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1“ | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 11/4“ | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 11/2“ | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2“ | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 21/2“ | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3“ | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4“ | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
Algemene Nota's: de afmetingen zijn allen in millimeter
Nota: A: centrum-aan-Beëindigen van ingepaste elleboog; H: buitendiameter van band; G: minimummuurdikte; B: minimumlengte van perfecte lengte; L2: lengte van nuttige draad.
