| Plaats van herkomst | China |
| Merknaam | KASUGAI |
| Certificering | ISO-9001; PED; AD 2000 |
| Modelnummer | Gesmede ANSI B16.11 van ASTM A234/A420/A105 |
| Document | Productenbrochure PDF |
Productinformatie

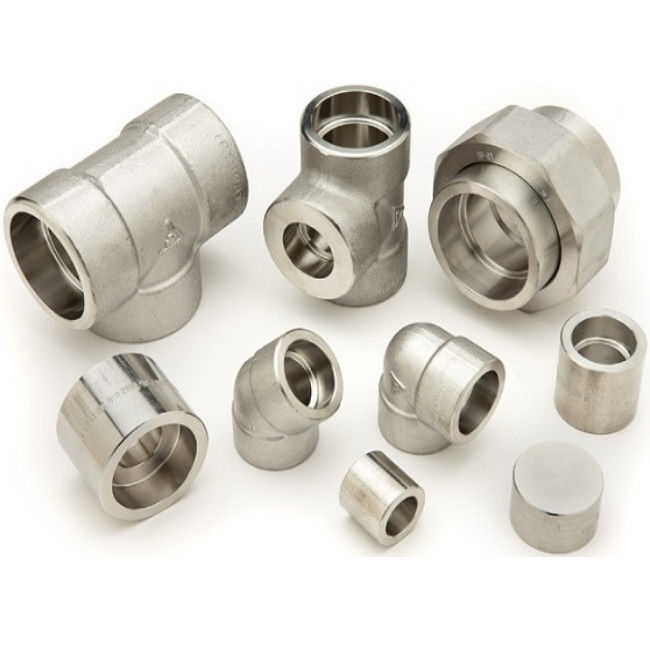

| Productnaam | Gesmede het Koolstofstaalmontage van ASTM A234/A420/A105 ASME B16.11 |
| Groottewaaier | 1/8 „aan 4“ |
| Type | Elleboog (90/45), Kruis, T-stuk, Koppeling, Halve Koppeling, Werkgever, GLB, Couplet, Straatelleboog, Stop, Ring |
| Afmetingen en Normen | ASME B16.11 |
| Dikte | Sch 5S aan Sch XXS |
| Oorsprong | China |
| Toepassingen | De petrochemische Industrie, Olie en Gas de Industrie, de Kernindustrie, Pulp & Papierindustrie, Onderzoek & Ontwikkeling, Megaprojecten & Defensie & Ontwikkelingsindustrie |
| Deklaag | Geplateerd zink, Gegalvaniseerde Olie Zwarte Verf, Koude en Hete Onderdompeling, Antiroestverf, Gele Transparant |
| Specificaties |
ASTM A105 ASTM A234 WPB, WPC ASTM A420 WPL3 WPL6, MSS-SP-75 WPHY 42/46/52/56/60/65/70 |
ASTM A234 die Chemische Samenstelling passen (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
ASTM A420 die Chemische Samenstelling (%) passen
| C | Mn | P | S | Si | Ni | Cr | Mo | Cu | Cb | V | |
| WPL3 | 0,2 | 0.31-0.64 | 0,05 | 0,05 | 0.13-0.37 | 3.2-3.8 | |||||
| WPL6 | 0,3 | 0.5-1.35 | 0,035 | 0,04 | 0.15-0.4 | 0,4 | 0,3 | 0,12 | 0,4 | 0,02 | 0,08 |
ASTM A105 die Chemische Samenstelling passen (%)
| Staalklasse |
C maximum |
Si | Mn |
P maximum |
S maximum |
Ni maximum |
Cr maximum |
Mo maximum |
V maximum |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Mss-SP-75 het passen van Chemische Samenstelling (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | V | Cb | Ti | |
| Maximum | 0,5 | 0,035 | 1.6 | 0,035 | 0,3 | 0,13 | 0,25 | 0,5 | 0,5 | 0,13 | 0,1 | 0,05 |
De gesmede montage wordt gebruikt voor leidingensystemen onder 2 of 4 duim in diameter (4 ″ voor 2000#/3000#-montage, 2 ″ voor 6000#/9000#-montage), terwijl buttweld de montage voor grotere diameter het door buizen leiden wordt gebruikt.
De twee belangrijke types van gesmede montage zijn de zogenaamde montage van de contactdooslas (die met pijpen door filetlassen) worden verbonden en ingepaste montage (de pijp wordt geschroeft op de montage).
ASME B16.11, MSS SP 75, MSS SP 83, de specificatiesdekking gesmede montage van MSS SP 95 (contactdooslas en ingepast) om de koolstof van ASME B36.10 en van ASME B36.19, legering, roestvrij staal en nikkellegeringspijpen van klein te passen droeg grootte.
De gesmede montage wordt vervaardigd van stevige blokken van staal, die machinaal worden bewerkt om de definitieve vereiste die vorm binnen de tolerantie te verkrijgen door de toepasselijke hierboven vermelde specificaties wordt geplaatst. Dit is verschillend van buttweldmontage, die door knipsel wordt vervaardigd, buigend en vormend naadloze of gelaste staalpijpen.
De contactdooslas en de ingepaste montage zijn beschikbaar in veelvoudige vormen (ellebogen, T-stukken, kappen, adapters, koppelingen, enz.), grootte (droeg grootte tussen 1/8 en 4 duim, en classificaties als 2000#, 3000#, 6000#, 9000#) en materiële rangen (gemeenschappelijkst is ASTM A105, ASTM A350 LF1/2/3/6 voor laag-temperaturen, ASTM 182 voor corrosieve, op hoge temperatuur toepassingen). De klasse van de montage vertegenwoordigt de maximum toegestane druk die het apparaat kan weerstaan.
Klasse 3000 wordt montage gebruikt voor pijpen in programma 80/XS; Klasse 6000 voor pijpen Sch. 160; Klasse 9000 montage voor pijpen met grotere muurdikte (XXS).
De gesmede ellebogen worden gebruikt om de richting van het leidingensysteem te veranderen door 45 of 90 graden. De gesmede ellebogen worden vervaardigd volgens ASME B16.11 in diverse materiële rangen, of met contactdooslas of ingepaste pijpverbindingen. Een speciaal type is de zogenaamde „straatelleboog“.
Gesmede ellebogen 45 en 90 graden, straatelleboog.
De gesmede T-stukken worden gebruikt om zich een pijp bij 90 graden te vertakken. De T-stukken kunnen recht of verminderend zijn (gelijk).
De gesmede T-stukken ASME B16.11 zijn beschikbaar met contactdooslas of ingepaste verbindingen (NPT of BSP). De afmetingen van gesmede T-stukken worden behandeld door MSS SP 75 en de specificaties van ASME B16.11.
Gesmede laterals kenmerken een y-vorm en om zich een pijp bij 30 graden (of verschillende hoeken, volgens de leidingenspecificaties) gebruikt te vertakken.
De gesmede stoppen zijn beschikbaar met een rond, geregeld of hexagonaal hoofd en aan blinde pijpen gebruikt.
De hexagonale ringen worden vervaardigd overeenkomstig ASME B16.11 en gebruikt om zich bij twee ingepaste punten van een verschillende grootte aan te sluiten.
De koppelingen zijn gesmede die montage overeenkomstig ASME B16.11 wordt vervaardigd en gebruikt om zich bij pijpen aan te sluiten.
Zij zijn beschikbaar in de helft of hoogtepunt - rangschik en met contactdooslas of ingepaste verbindingen (of een combinatie twee voor speciale leidingentoepassingen).
De reductiemiddelen zijn beschikbaar in twee belangrijke geroepen types, 1 en 2. Zij worden gebruikt om pijpen aan te sluiten en te verminderen droegen grootte.
De Unie is beschikbaar in het mannetje aan wijfje, wijfje aan vrouwelijke types, handvatnoot, en Rockwood-ontwerp. De Unie voldoet aan de norm van MSS SP 83.
Is de gesmede montage van ASME B16.11 beschikbaar met twee soorten eindverbindingen, die „contactdooslas“ worden genoemd en „ingepast“ (getoond in het beeld).
De montage van de contactdooslas wordt gebruikt voor toepassingen waar de sterke en langdurige verbindingen worden vereist. De montage van de contactdooslas is zeer betrouwbaar maar is tijdrovend om in een leidingensysteem (wegens de zware die werkbelasting door het lassen verrichtingen op stukken wordt veroorzaakt) te installeren.
De montage van de contactdooslas is beschikbaar in grootte bij 1/8 tot 4 duim en in klassen tussen 2000# en 9000#.
De typische toepassingen voor de montage van de contactdooslas zijn:
Filetlas versus Stuiklas: een verbinding van het uiteindelassen vult de hiaten tussen twee apparaten, die bij 30 graden afgeschuind zijn.
De ingepaste montage wordt gebruikt voor minder-kritieke leidingensystemen, zoals waterdistributie, brandbeveiliging, en het koelen, of voor lagedrukinstallaties niet onderworpen aan trilling, verlenging en buigende krachten. De ingepaste pijpmontage is niet geschikt voor vloeistoffen met constant veranderende temperaturen, aangezien de plotselinge veranderingen de verbinding kunnen barsten.
De twee belangrijkste types van draden zijn BSP en NPT, die niet compatibele met andere zijn:
BSP betekent „Britse Standaardpijp“ en kan verder in parallelle) variaties de (van verminderde) worden verdeeld BSPT en van BSPP (. De draden hebben in dit geval een hoek 55°. De BSP ingepaste montage is minder gemeenschappelijk dan NPT ingepaste montage in de olie en gasindustrie
NPT betekent „Nationale Verminderde Pijp“ en is de dominante norm voor ingepaste gesmede montage in de olie en gasindustrie. NPT het inpassen wordt behandeld door de specificatie van ASME B1.20.1 en is gebaseerd op 60° de hoeken van de draadflank (versus 55° van het BSP-type).
