De Montage van de roestvrij staalhoge druk
>
|
| Plaats van herkomst | China |
| Merknaam | KASUGAI |
| Certificering | ISO-9001; PED; AD 2000 |
| Modelnummer | Contactdooslassen Ingepaste Halve Koppeling ASME B16.11 |
| Document | Productenbrochure PDF |

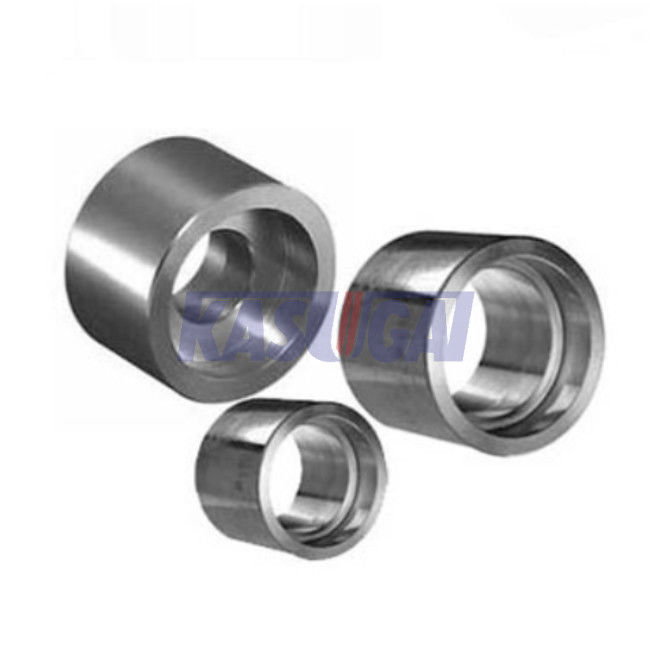

Van de het Roestvrije staalhoge druk van ASME B16.11 de Contactdooslas & Ingepaste Halve Koppeling
Productinformatie
| Productnaam | Montage van de de Montagehoge druk van ASEM de B16.11 Gesmede |
| Groottewaaier | 1/8“ aan 4“ |
| Normen |
ANSI/ASMEB B1.20.1 (Draadtype) ASME B16.11 |
| Montagetype | Contactdoos-lassende (SW) Halve Koppeling, Ingepaste (THD) Halve Koppeling |
| Drukklasse |
Ingepast Beëindigen: 3000LBS, 6000LBS Het Beëindigen van het contactdooslassen: 3000LBS, 6000LBS, 9000LBS |
| Eindig | Gegalvaniseerd, Zwarte (Ingelegde Koolstof), |
De halve koppeling van ASME B16.11 is een gesmede hoofdzakelijk gebruikte montage want het verbinden geschroeft klein-droeg (THD) of contactdoos-las (SW) de pijp aan de groot-large-boreleiding stelt pijp (kopbal) in werking. SW de halve koppelingen zijn beschikbaar in Klasse 3000, 6000 en 9000. Het heeft gewoonlijk grotere lengte over alles dan volledige de koppelingstegenhanger van SW. De ingepaste halve koppelingen zijn beschikbaar in Klasse 3000 en 6000. Zijn lengte over alles is de helft van de ingepaste volledige koppelingstegenhanger. Zowel zijn de bouw als de functie van een halve koppeling verschillend van dat van een volledige koppeling. Slechts één eind wordt geleverd met of contactdooslassen of intern ingepaste structuur. Er zijn twee gemeenschappelijke die methodes worden gebruikt om takverbindingen met halve koppelingen te maken: (1) de halve koppeling rust op het buitenoppervlak van de pijpkopbal en is gelast van de buitenkant. (2) een gat is bored in de pijpkopbal grote genoeg om OD van de halve koppeling goed te keuren. De halve koppeling wordt opgenomen in het gat en is dan gelast.
Afmetingen van de Halve Koppelingen van ASME B16.11 SW (mm)
| NPS | B max. |
B min. |
J min. |
F min |
| 1/8“ | 11.2 | 10.8 | 9.5 | 16.0 |
| 1/4“ | 14.6 | 14.2 | 9.5 | 16.0 |
| 3/8“ | 18.0 | 17.6 | 9.5 | 17.5 |
| 1/2“ | 22.2 | 21.8 | 9.5 | 22.5 |
| 3/4“ | 27.6 | 27.2 | 12.5 | 24.0 |
| 1“ | 34.3 | 33.9 | 12.5 | 28.5 |
| 11/4“ | 43.1 | 42.7 | 12.5 | 30.0 |
| 11/2“ | 49.2 | 48.8 | 12.5 | 32.0 |
| 2“ | 61.7 | 61.2 | 16.0 | 41.0 |
| 21/2“ | 74.4 | 73.9 | 16.0 | 43.0 |
| 3“ | 90.3 | 89.8 | 16.0 | 44.5 |
| 4“ | 115.7 | 115.2 | 19.0 | 48.0 |
| NPS | 3000# | 6000# | 9000# | |||
|
C max. |
C min. |
C max. |
C min. |
C max. |
C min. |
|
| 1/8“ | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4“ | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8“ | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2“ | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4“ | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1“ | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 11/4“ | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 11/2“ | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2“ | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 21/2“ | 8.76 | 7.67 | - | - | - | - |
| 3“ | 9.52 | 8.30 | - | - | - | - |
| 4“ | 10.69 | 9.53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| D max. |
D min. |
D max. |
D min. |
D max. |
D min. |
|
| 1/8“ | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4“ | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8“ | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2“ | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4“ | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1“ | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 11/4“ | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 11/2“ | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2“ | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 21/2“ | 64.2 | 61.2 | - | - | - | - |
| 3“ | 79.4 | 76.4 | - | - | - | - |
| 4“ | 103.8 | 100.7 | - | - | - | - |
Algemene Nota: alle afmetingen zijn in millimeter
Nota's: B: De contactdoos droeg diameter; C: de dikte van de contactdoosmuur; D: droeg diameter van de halve koppeling van SW; J: contactdoosdiepte; F: het leggen van lengte van de halve koppeling van SW
Afmetingen van de Ingepaste Halve Koppelingen van ASME B16.11 (mm)
| NPS | B | L2 | D 3000# |
D 6000# |
W/2 |
| 1/8“ | 6.4 | 6.7 | 16 | 22 | 16 |
| 1/4“ | 8.1 | 10.2 | 19 | 25 | 17.5 |
| 3/8“ | 9.1 | 10.4 | 22 | 32 | 24 |
| 1/2“ | 10.9 | 13.6 | 28 | 38 | 24 |
| 3/4“ | 12.7 | 13.9 | 35 | 44 | 25.5 |
| 1“ | 14.7 | 17.3 | 44 | 57 | 30 |
| 11/4“ | 17.0 | 18.0 | 57 | 64 | 33.5 |
| 11/2“ | 17.8 | 18.4 | 64 | 76 | 39.5 |
| 2“ | 19.0 | 19.2 | 76 | 92 | 43 |
| 21/2“ | 23.6 | 28.9 | 92 | 108 | 46 |
| 3“ | 25.9 | 30.5 | 108 | 127 | 54 |
| 4“ | 27.7 | 33.0 | 140 | 159 | 60.5 |
Algemene Nota: alle afmetingen zijn in millimeter
Nota: B: minimumlengte van perfecte draad; L2: efficiënte lengte van externe draad; D: buitendiameter; W/2: de lengte van het eind ot eind van ingepaste halve koppeling.
