Markeren:
JIS B2220 Pijpflenzen
, 20K roestvrijstalen buisflenzen
, SOPRF-slip op de buisflens

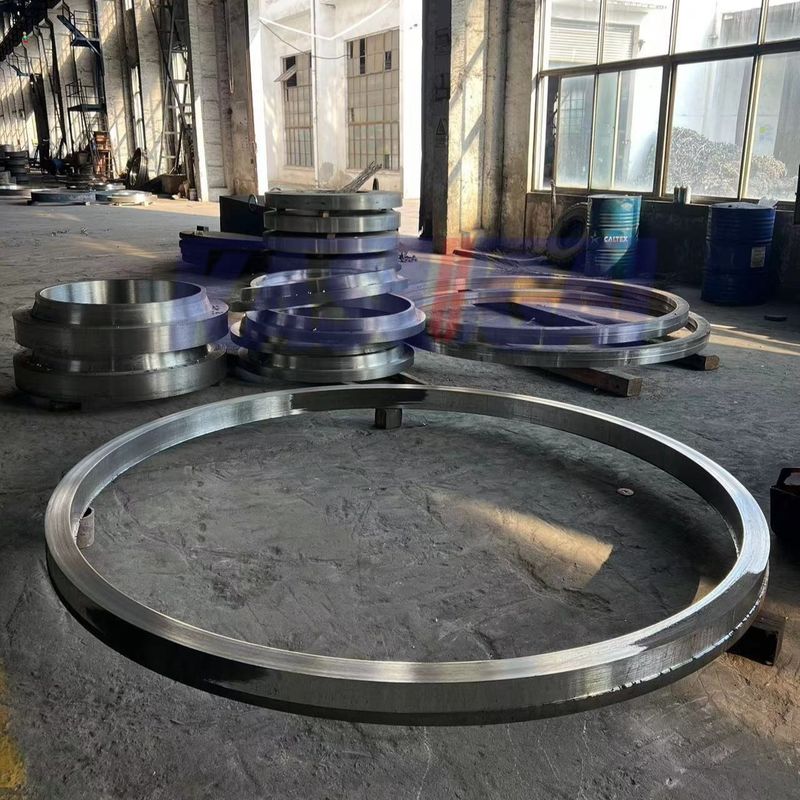

Van de het Roestvrije staalpijp van JIS B2220 de Flenzensus F304 20K SOPRF Montage
JIS B2220 Stainless Steel Pipe Flanges SUS F304 20K SOPRF Fitting
Roestvrijstalen pijpflens zijn onderdelen die in pijpleidingssystemen worden gebruikt om pijpen, kleppen, pompen en andere apparatuur aan te sluiten.en onderhoud van het systeem.
Roestvrijstalen buizenflenzen zijn meestal gemaakt van austenitisch roestvrij staal zoals 304/304L, 316/316L, 317/317L, 321/321H en anderen.Deze roestvrij staalsoorten bieden uitstekende corrosiebestendigheid, duurzaamheid en sterkte.
Gedrukt flenzen hebben interne draden die overeenkomen met de externe draden van de buis.
MateriaalStainless Steel SUS304
SUS304 is een Japanse JIS-standaard en het meest gebruikte roestvrij staal, met 18% Cr en 8% Ni.Het kan een goede sterkte en hittebestendigheid behouden bij hoge en lage temperaturen, en heeft ook een goede corrosiebestendigheid, lasbaarheid, koude bewerkbaarheid en mechanische eigenschappen in de milde atmosfeer.
SUS304 Chemische samenstelling van roestvrij staal
| Standaard |
Graad |
C≤ |
Si≤ |
Mn ≤ |
P≤ |
S≤ |
Cr |
Ni |
| JIS G4303 |
SUS304 |
0.08 |
1.00 |
2.00 |
0.045 |
0.030 |
18 tot 20 |
8 tot 10.5 |
SUS304 Mechanische eigenschappen van roestvrij staal
| Standaard |
Graad |
Dag.
(mm)
|
Kracht van de opbrengst
(N/mm2)
|
Treksterkte
(N/mm2)
|
Verlenging
(%)
|
Hardheid
(HB)
|
Hardheid
(HV)
|
| JIS G4303 |
SUS304 |
d≤180 |
≥205 |
≥ 520 |
40 |
≤187 |
≤ 200 |
Gezichtstype RF Gezicht opgeheven
De Flanzen met verhoogde oppervlakte zijn het meest gebruikte type in procesinstallaties en zijn gemakkelijk te identificeren.Het wordt aangeduid als een verhoogde gezicht, omdat de pakking oppervlakken worden verhoogd boven de bouten cirkel gezichtDit type bekleding maakt het mogelijk een brede combinatie van pakketontwerpen te gebruiken, met inbegrip van platte ringplaattypen en metalen composieten zoals spiraalwonden en dubbel gehaakte typen.
Het doel van een RF-flens is om meer druk te concentreren op een kleiner pakvlak en zo de drukbeheersing van het gewricht te vergroten.Diameter en hoogte worden bepaald door drukklasse en diameterDe nominale druk van de flens bepaalt de hoogte van het opgeheven gezicht.
Productinformatie
| Productnaam |
SUS304 20K SOPRF-flens |
| Groottebereik |
3/8 ̊ tot 36 ̊ |
| Drukklasse |
20K (20kg/cm)2) |
| Normen |
JISB2220 |
| Gezichtstype |
SOPRF |
| Materialen |
SUS304 |
| Oorsprong |
China |
| Toepassing |
Pompen, kleppen en vaten in de productie en voedselverwerking.
Buizenverbindingen in industriële waterwerken.
Warmtewisselaars en verwarmingssystemen van alle maten.
Ondersteuning van de mijnbouw.
Kerncentrales
|
JIS Flanke 20K (20kg/cm)2) Afmetingen
