de montage van de roestvrij staalpijp
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |

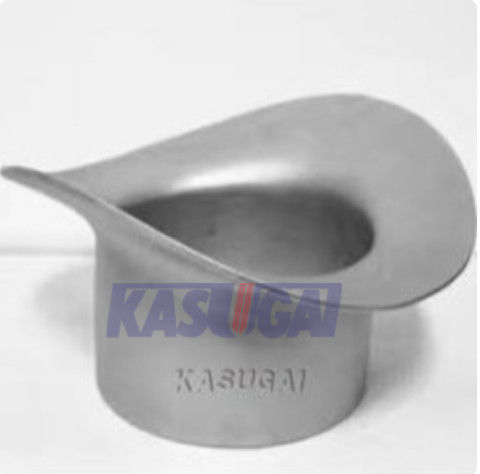

| Modelnummer | ASTM A403 MSS SP-97 Weldolet |
| Document | Productenbrochure PDF |
ASTM A403 WP304/L WP316/L WP310S WP321 MSS SP-97 Afmeting op afmeting/vermindering van het lasstuk
Roestvrijstalen buisbehoren worden gebruikt om roestvrijstalen buizen aan te sluiten, te besturen of de richting te veranderen.en verschillende toepassingen waarbij een veilige en lekvrije verbinding vereist is.
De lasstukken zijn meestal van koolstofstaal of roestvrij staal en worden op de hoofdpijp gelast om een veilige en permanente verbinding te maken.
Een welddolet is een verbindingsstuk met een vertakte kop-sweis die aan een uitgangspijp is bevestigd om de spanningsconcentraties in de pijplijn te verminderen.De meest voorkomende vorm van takverbinding is het lasdolet.Het is een soort achterste lasstuk dat in verschillende maten wordt aangeboden.die ingewikkelder te installeren zijn en mogelijk extra ondersteuning vereisen.
Productinformatie
| Productnaam | ASTM A403 MSS SP-97 Weldolet |
| Groottebereik | Afmetingen: 1/8 ′′ tot 36 ′′ |
| Wanddikte | STD Sch40 Sch160 XS XXS |
| Normen | ASTM A403 |
| Graad | WP304/L WP316/L WP310S WP321 |
| Vervaardigingsnormen | ASME B16.11 Weldletten, MSS SP-97 |
MSS SP-97 Weldolet afmetingen
MSS SP-97:
MSS SP-97 is een standaard ontwikkeld door de Manufacturers Standardization Society (MSS) van de klep- en armaturenindustrie.met inbegrip van WeldoletsVerzelspoorten zijn takverbindingen die op de looppijp worden gelast, waardoor een soepele overgang en de creatie van een kleinere takpijp mogelijk is.
Center of Run to Face Grootte
| Run Pipe NPS | Pipe schema uitvoeren | Weldolet afmetingen | |||||||||||
| Grootte | SCH. | 2′′ | 3′′ | 4′′ | 6 inch. | 8 inch. | 10′′ | 12 inch. | 14" | 16 inch. | 18 inch. | 20′′ | 24" |
| 2′′ | STD-40 XS-80 |
70 | |||||||||||
| XXS-160 | 87 | ||||||||||||
| 3′′ | STD-40 XS-80 |
84 | 91 | ||||||||||
| XXS-160 | 101 | 119 | |||||||||||
| 4′′ | STD-40 XS-80 |
97 | 103 | 111 | |||||||||
| XXS-160 | 114 | 132 | 144 | ||||||||||
| STD-40 | 124 | 130 | 138 | 148 | |||||||||
| 6 inch. | XS-80 | 124 | 130 | 138 | 165 | ||||||||
| XXS-160 | 141 | 159 | 171 | 192 | |||||||||
| STD-40 | 149 | 156 | 164 | 176 | 183 | ||||||||
| 8 inch. | XS-80 | 149 | 156 | 164 | 191 | 197 | |||||||
| XXS-160 | 167 | 184 | 197 | 218 | 224 | ||||||||
| STD-40 | 176 | 183 | 191 | 205 | 210 | 218 | |||||||
| 10′′ | XS-80 | 176 | 183 | 191 | 218 | 238 | 235 | ||||||
| XXS-160 | 194 | 211 | 224 | 245 | 251 | 265 | |||||||
| Geslachtsziekten | 202 | 208 | 216 | 228 | 255 | 245 | 251 | ||||||
| 12 inch. | XS | 202 | 208 | 216 | 243 | 264 | 267 | 265 | |||||
| XXS-160 | 219 | 237 | 249 | 270 | 276 | 291 | 324 | ||||||
| 14" | Geslachtsziekten | 218 | 224 | 232 | 245 | 251 | 259 | 267 | 270 | ||||
| XS | 218 | 224 | 231 | 239 | 279 | 270 | 278 | 286 | |||||
| 16 inch. | Geslachtsziekten | 243 | 249 | 257 | 270 | 276 | 284 | 292 | 295 | 300 | |||
| XS | 243 | 249 | 257 | 284 | 305 | 293 | 303 | 306 | 319 | ||||
| 18 inch. | Geslachtsziekten | 268 | 275 | 283 | 295 | 302 | 310 | 318 | 321 | 325 | 335 | ||
| XS | 268 | 275 | 283 | 310 | 330 | 321 | 329 | 332 | 338 | 352 | |||
| 20′′ | Geslachtsziekten | 294 | 300 | 308 | 321 | 327 | 335 | 343 | 346 | 351 | 356 | 376 | |
| XS | 294 | 300 | 308 | 335 | 356 | 346 | 354 | 557 | 364 | 370 | 386 | ||
| 24" | Geslachtsziekten | 345 | 351 | 359 | 372 | 378 | 386 | 394 | 397 | 402 | 406 | 411 | 446 |
| XS | 345 | 351 | 359 | 386 | 406 | 397 | 405 | 408 | 414 | 421 | 429 | 449 | |
Grootte op grootte Weldoet Afmetingen en gewicht
Sch 40 (maat in centimeter, gewicht in pond)
| Weldolet Grootte (inch) | Een | B. | C |
Gewicht van het lasstuk (Pond) |
| 1/2 | 3/4 | 1 3/8 | 15/16 | 0.15 |
| 3/4 | 7/8 | 15/8 | 1 3/16 | 0.25 |
| 1 | 1 1/16 | 2 | 1 7/16 | 0.4 |
| 1 1/4 | 1 1/4 | 2 3/8 | 1 3/4 | 0.7 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 0.8 |
| 2 | 1 1/2 | 3 en een half | 2 9/16 | 1.5 |
| 2 en een half | 15/8 | 4 1/6 | 3 | 2.25 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 3.75 |
| 3 en een half | 2 | 5 3/8 | 3 7/8 | 5 |
| 4 | 2 | 6 | 4 3/4 | 6.7 |
| 5 | 2 1/4 | 7 1/8 | 5 9/16 | 8.5 |
| 6 | 2 3/8 | 8 1/2 | 6 11/16 | 14 |
| 8 | 2 3/4 | 10 3/8 | 8 11/16 | 28 |
| 10 | 3 1/16 | 12 9/16 | 10 13/16 | 39 |
| 12 | 3 3/8 | 14 7/8 | 12 13/16 | 65 |
| 14 | 3 en een half | 16 1/8 | 14 1/16 | 70 |
| 16 | 3 11/16 | 18 1/4 | 16 1/16 | 92 |
| 18 | 4 1/16 | 20 3/4 | 18 5/8 | 125 |
| 20 | 4 5/8 | 23 1/16 | 20 1/16 | 175 |
| 24 | 5 3/8 | 27 7/8 | 25 1/8 | 280 |
| 30 | 5 3/8 | 34 1/16 | 30 7/16 | 440 |
| 36 | 5 3/8 | 34 1/16 | 36 1/2 | 1180 |
Sch XS (maat in centimeter, gewicht in pond)
| Weldolet Grootte (inch) | Een | B. | C |
Gewicht van het lasstuk (Pond) |
| 1/2 | 3/4 | 1.375 | 15/16 | 0.15 |
| 3/4 | 7/8 | 1.625 | 1.1875 | 0.25 |
| 1 | 1.0625 | 2 | 1.4375 | 0.4 |
| Gezondheid, 1/14 | 1.25 | 2.4375 | 1.75 | 0.7 |
| 1.5 | 1.3125 | 2.875 | 2 | 0.9 |
| 2 | 1.5 | 3.5 | 2.5625 | 1.6 |
| 2 en een half | 1.625 | 4.0625 | 3 | 2.5 |
| 3 | 1.75 | 4.8125 | 3.6875 | 4.1 |
| 3 en een half | 2 | 5.375 | 3.875 | 5.1 |
| 4 | 2 | 6 | 4.75 | 7.5 |
| 5 | 2.25 | 7.125 | 5.5625 | 9.5 |
| 6 | 3.0625 | 8.875 | 6.6875 | 15 |
| 8 | 3.875 | 10.625 | 8.6875 | 32 |
| 10 | 3.5 | 12.875 | 10.4375 | 46 |
| 12 | 3.9375 | 15.1875 | 13 | 61 |
| 14 | 4.125 | 16.6875 | 14.3125 | 75 |
| 16 | 4.4375 | 18.875 | 16.5 | 115 |
| 18 | 4.6875 | 21.125 | 18.625 | 130 |
| 20 | 5 | 23.375 | 20.8125 | 187 |
| 24 | 5.5 | 27.875 | 25.125 | 316 |
| 26 | 5.75 | 30.125 | 27.25 | 370 |
Sch 160/XXS (Maatingen in centimeter, gewicht in pond)
| Weldolet Grootte (inch) | Een | B. | C |
Gewicht van het lasstuk (lbs) |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 1/2 | 2 | 1 | 0.80 |
| 11/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2.15 |
| 2 en een half | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.35 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 8 11/16 | 5 3/4 | 30.25 |
Vermindering van de afmetingen van de weldolet
Sch XS (Maatingen in centimeter, gewicht in pond)
| Weldolet Grootte (inch) | Een | B. | C |
Gewicht van het lasstuk (Pond) |
| 1/8 | 5/8 | 1 | 5/8 | 0.10 |
| 1/4 | 5/8 | 1 | 5/8 | 0.10 |
| 3/8 | 3/4 | 1 1/4 | 3/4 | 0.15 |
| 1/2 | 3/4 | 1 3/8 | 15/16 | 0.20 |
| 3/4 | 7/8 | 1 3/4 | 1 3/16 | 0.30 |
| 1 | 1 1/16 | 2 1/8 | 1 7/16 | 0.50 |
| 1 1/4 | 1 1/4 | 2 9/16 | 1 3/4 | 0.90 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 1.10 |
| 2 | 1 1/2 | 3 en een half | 2 9/16 | 1.75 |
| 2 en een half | 15/8 | 4 1/16 | 3 | 2.60 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 4.10 |
| 3 en een half | 1 7/8 | 5 1/4 | 4 | 5.60 |
| 4 | 2 | 6 | 4 3/4 | 6.40 |
| 5 | 2 1/4 | 7 1/16 | 5 9/16 | 10.40 |
| 6 | 3 1/16 | 8 5/16 | 6 11/16 | 23.00 |
| 8 | 3 7/8 | 11 1/2 | 8 11/16 | 37.00 |
| 10 | 3 11/16 | 13 3/16 | 10 7/16 | 46.00 |
| 12 | 4 1/16 | 15 5/8 | 12 1/2 | 61.00 |
| 14 | 3 15/16 | 16 | 13 13/16 | 70.00 |
| 16 | 4 3/16 | 18 3/8 | 15 7/8 | 102.00 |
| 18 | 4 3/8 | 20 3/8 | 17 15/16 | 130.00 |
| 20 | 4 11/16 | 22 15/16 | 20 1/16 | 158.00 |
| 24 | 5 1/2 | 28 1/2 | 24 3/16 | 290.00 |
| 26 | 5 3/4 | 30 1/8 | 27 1/4 | 350.00 |
Sch160/XXS(Maatregelen in centimeters, gewichten in ponden)
| Weldolet Grootte (inch) | Een | B. | C | Gewicht van de verwarming in ponden |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 1/2 | 2 | 1 | 0.85 |
| 1 1/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2.15 |
| 2 en een half | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.30 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 9 5/16 | 5 3/4 | 28.00 |
Materialen Chemische samenstelling
ASTM A403 roestvrij staal buisbevestigingen verwijst naar het materiaal van gesmeed en gewalst austenitisch roestvrij toebehoren voor drukbuizen.Ze kunnen op vele gebieden worden gebruikt, zoals de ingenieursindustrie, energieomzetinstallaties, enz.
| Klasse A | Samenstelling (%) | |||||||||
| Klasse WP | UNS-benaming | C | Deeltjes | P | S | - Jawel. | Ni | Cr | Mo. | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Wat is er? | - Wat is er? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Wat is er? | - Wat is er? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Wat is er? | - Wat is er? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Wat is er? |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Wat is er? | G |
Opmerking:
Wanneer in de tabel een ellipsis voorkomt, is er geen vereiste en moet het element worden geanalyseerd of gerapporteerd.
De methode voor de analyse van stikstof moet tussen de koper en de fabrikant worden overeengekomen.
Columbium 0,10-0,30%; vanadium 0,10-0,30%.
Voor kleine diameters of dunne muren, of voor beide, waarbij veel trekpassages vereist zijn, is een koolstofmaximum van 0,04% nodig in de soorten TP304L en TP316L.Kleine buizen met een buitendiameter worden gedefinieerd als buizen met een buitendiameter van minder dan 0.500in. ((23.7mm) in buitendiameter en lichte wandbuizen als die van minder dan 0.049in. ((1.24mm) in gemiddelde wanddikte
