De Flenzen van de roestvrij staalpijp
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Certificering | ISO, PED, AD2000 |
| Modelnummer | JIS SUS304 PL-LJ Split 10K 80A |
| Document | Productenbrochure PDF |

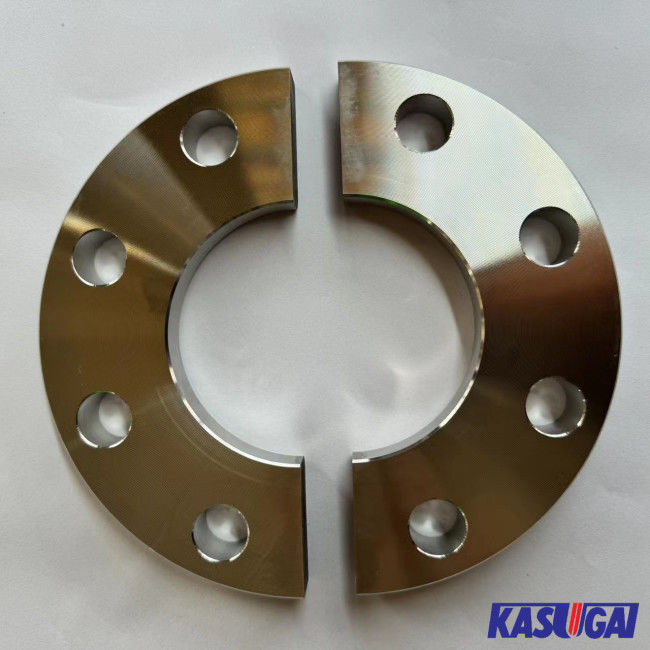

JIS SUS304 PL-LJ 10K 80A roestvrijstalen plaat lap joint split flens
Split flens bestaat uit 2 stukken die veilig met moeren en bouten kunnen worden verbonden.Fabrikanten van gesplitste flenzen raden aan deze flenzen te gebruiken als vlakke flenzen door de verhoogde uitsteeksel op de buitenkant van de flense te verwijderen.
Productinformatie
| Productnaam | JIS SUS304 PL-LJ 10K 80A roestvrijstalen plaat lap joint split flens |
| Grootte | DN80, OD185mm, ID91.6mm, dikte 18mm |
| Drukklasse | 10K. |
| Normen | JIS B2220, JIS B2203 |
| Gezichtstype | Lopen (LJ) |
| Materialen | SUS304 |
| Oorsprong | China |
MateriaalStainless Steel SUS304
SUS304 is een Japanse JIS-standaard en het meest gebruikte roestvrij staal, dat 18% Cr en 8% Ni bevat.Het kan een goede sterkte en hittebestendigheid behouden bij hoge en lage temperaturen, en heeft ook een goede corrosiebestendigheid, lasbaarheid, koude bewerkbaarheid en mechanische eigenschappen in de milde atmosfeer.
SUS304 Chemische samenstelling van roestvrij staal
| Standaard | Graad | C≤ | Si≤ | Mn ≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 tot 20 | 8 tot 10.5 |
SUS304 Mechanische eigenschappen van roestvrij staal
| Standaard | Graad |
Dag. (mm) |
Kracht van de opbrengst (N/mm2) |
Treksterkte (N/mm2) |
Verlenging (%) |
Hardheid (HB) |
Hardheid (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥ 520 | 40 | ≤187 | ≤ 200 |
JIS 10K Afmetingen van de gespleten flens (mm)
| Nominale buisgrootte | Pijp | In Dia. | Buiten Dia. | Dikte | Boltgaten | |||
| Inches | Ik heb het gedaan. | Een | D | t | C | - Nee, dat is niet waar. | h | |
| 3/4 | 20 | 27.2 | 28.9 | 100 | 14 | 75 | 4 | 15 |
| 1 | 25 | 34.0 | 35.6 | 125 | 14 | 90 | 4 | 19 |
| 1-1/4 | 32 | 42.7 | 44.3 | 135 | 16 | 100 | 4 | 19 |
| 1-1/2 | 40 | 48.6 | 50.4 | 140 | 16 | 105 | 4 | 19 |
| 2 | 50 | 60.5 | 62.7 | 155 | 16 | 120 | 4 | 19 |
| 2-1/2 | 65 | 76.3 | 78.7 | 175 | 18 | 140 | 4 | 19 |
| 3 | 80 | 89.1 | 91.6 | 185 | 18 | 150 | 8 | 19 |
| 4 | 100 | 114.3 | 116.9 | 210 | 18 | 175 | 8 | 19 |
| 5 | 125 | 139.8 | 143.0 | 250 | 20 | 210 | 8 | 23 |
| 6 | 150 | 165.2 | 168.4 | 280 | 22 | 240 | 8 | 23 |
| 8 | 200 | 216.3 | 219.5 | 330 | 22 | 290 | 12 | 23 |
| 10 | 250 | 267.4 | 271.7 | 400 | 24 | 355 | 12 | 25 |
| 12 | 300 | 318.5 | 322.8 | 445 | 24 | 400 | 16 | 25 |
Opmerking:
