De Flenzen van de roestvrij staalpijp
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Certificering | ISO PED AD2000 |
| Modelnummer | SUS 304 VG FF 65A |
| Document | Productenbrochure PDF |

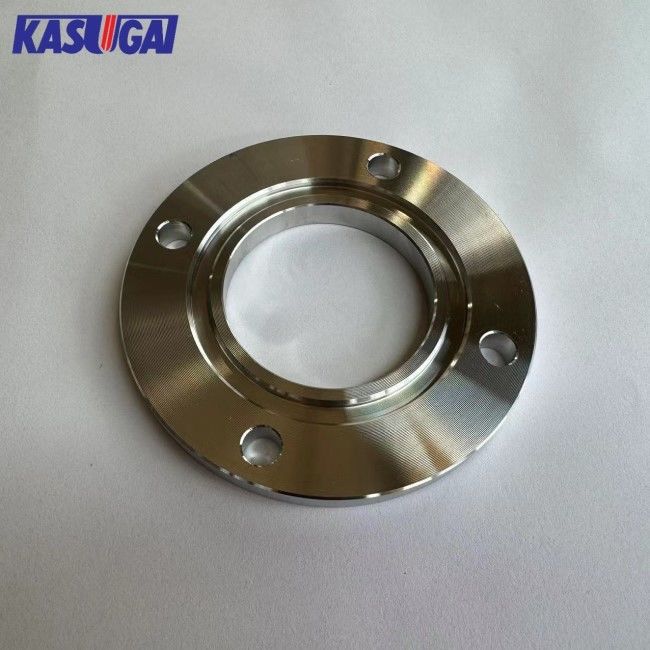

JIS SUS304 VG-FF 65A Roestvrij staal vacuüm (VG) volvlak (FF) flens
JIS VG/VF-flens wordt hoofdzakelijk gebruikt in vacuümdistributiebuizen en -kamers.
Productinformatie
| Productnaam | JIS SUS304 VG-FF 65A Flanke |
| Groottebereik | OD145 mm Dikte 10 mm |
| Drukklasse | 10K. |
| Normen | JIS B2290 (ISO 1906) |
| Gezichtstype | Volledig gezicht (FF) |
| Materialen | SUS304 |
| Oorsprong | China |
JIS VG Flanken afmetingen (mm)
|
Pipe nominale Grootte |
Flanke nr. | D | Overdosis | Dikte | Boltgaten | Boltmodel | Gaskets | ||||
| T | C | Nee, dat is niet zo. | H | G1 | G2 | S | |||||
| 10A | VG-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 | 34 | 24 | 3 |
| 20A | VG-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 | 44 | 34 | 3 |
| 25A | VG-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 | 50 | 40 | 3 |
| 40A | VG-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 | 65 | 55 | 3 |
| 50A | VG-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 | 80 | 70 | 3 |
| 65A | VG-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 | 95 | 85 | 3 |
| 80A | VG-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 | 110 | 100 | 3 |
| 100A | VG-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 | 130 | 120 | 3 |
| 125A | VG-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 | 160 | 150 | 3 |
| 150A | VG-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 | 185 | 175 | 3 |
| 200A | VG-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 | 241 | 225 | 4.5 |
| 250A | VG-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 | 291 | 275 | 4.5 |
| 300A | VG-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 | 341 | 325 | 4.5 |
| 350A | VG-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 | 396 | 380 | 4.5 |
| 400A | VG-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 | 446 | 430 | 4.5 |
| 450A | VG-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 | 504 | 480 | 7 |
| 500A | VG-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 | 554 | 530 | 7 |
MateriaalStainless Steel SUS304
SUS304 is een Japanse JIS-standaard en het meest gebruikte roestvrij staal, dat 18% Cr en 8% Ni bevat.Het kan een goede sterkte en hittebestendigheid behouden bij hoge en lage temperaturen, en heeft ook een goede corrosiebestendigheid, lasbaarheid, koude bewerkbaarheid en mechanische eigenschappen in de milde atmosfeer.
SUS304 Chemische samenstelling van roestvrij staal
| Standaard | Graad | C≤ | Si≤ | Mn ≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 tot 20 | 8 tot 10.5 |
SUS304 Mechanische eigenschappen van roestvrij staal
| Standaard | Graad |
Dag. (mm) |
Kracht van de opbrengst (N/mm2) |
Treksterkte (N/mm2) |
Verlenging (%) |
Hardheid (HB) |
Hardheid (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥ 520 | 40 | ≤187 | ≤ 200 |
Gezichttype-FF Volledig gezicht
De Full Face-flens heeft een pakingsoppervlak in hetzelfde vlak als de boltcirkel.De toepassingen waarbij platte flenzen worden gebruikt, zijn vaak die waarbij de paringsflense of de flensaansluiting is gemaakt van een gietstuk.
Volledig gezicht-FF
volgens de indeling van de dichtingswand en de aanduiding van JIS B2220
