De Flenzen van het kopernikkel
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Certificering | ISO PED AD2000 |
| Modelnummer | C70600 ANSI B16.5 Klasse 150 RT |
| Document | Productenbrochure PDF |

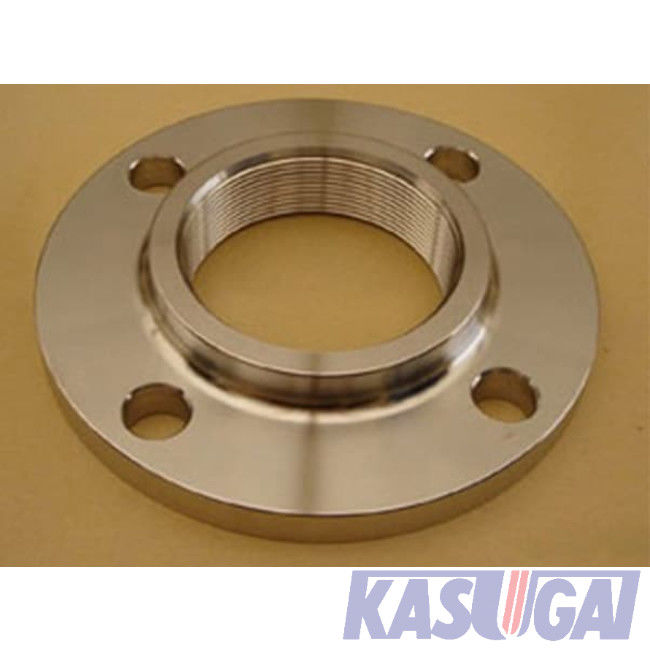

ANSI B16.5 van ASTM B151 C70600 Klasse 150 Kopernikkel Ingepaste (RT) Flenzen
Productinformatie
| Productnaam | ANSI B16.5 van ASTM B151 C70600 Klasse 150 Kopernikkel Ingepaste (RT) Flenzen |
| Groottewaaier | 1/2' aan 24“ |
| Drukklasse | 150, 300, 400, 600, 900, 1500, 2500, |
| Dikte | Sch10S aan Sch160 |
| Normen | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Type | Ingepast (RT) |
| Afmetingen | ASME/ANSI B16.5/B16.47, Douanetekeningen |
| Oorsprong | China |
Normen & Materialen: ASTM B151
Chemische Samenstelling van ASTM B151 (%)
| UNS | C | Ni | Pb | Fe | Mn | Zn | P | S | C |
| C70600 | Rest | 9.0-11.0 | 0,05 | 1.0-1.8 | 1.0 | 1.0 | |||
| C71500 | Rest | 29.0-33.0 | 0,05 | 0.40-1.0 | 1.0 | 1.0 |
Mechanische Eigenschappen van ASTM B151 C70600
| Buicode | Dia. of Afstand tussen Parallelle Oppervlakten (mm) | Treksterkte, min (MPa) | Opbrengststerkte bij 0.5%Extension onder Lading, min (MPa) | Verlenging in 4xDia of Dikte van Specimen, min (%) | |
| O60, M30 | Ronde, Hexuitdraai en Achthoekige staven en vierkante bars | Alle grootte | 260 | 105 | 30 |
| H04 | Ronde, Hexuitdraai en Achthoekige staven en vierkante bars | Tot 9,5, het omvatten | 415 | 260 | 10 |
| Meer dan 9,5 tot 25, het omvatten | 345 | 205 | 15 | ||
| Meer dan 25 tot 80, het omvatten | 275 | 105 | 30 | ||
| Meer dan 80 tot 125, het omvatten | 260 | 105 | 20 | ||
| O60 | Rechthoekige bars en vormen | Alle grootte | 260 | 105 | 30 |
| H04 | Rechthoekige bars | Tot 9,5, het omvatten | 380 | 205 | 10 |
| Meer dan 9,5 tot 12, het omvatten | 345 | 195 | 12 | ||
| Over12 aan 80, het omvatten | 275 | 115 | 20 | ||
| H04 | Vormen | Alle grootte | (Zoals akkoord gegaan met tussen de fabrikant of de leverancier en de koper) | ||
Flenstype: Ingepaste Flens
De ingepaste die flens overeenkomstig ASME B16.5 wordt vervaardigd is gelijkaardig aan de misstap op flens, maar droeg zal hebben een spitse pijpdraad die met ASME B1.20.1 in overeenstemming zijn. De draad zal met de as van flens het openen concentrisch zijn, en de variaties in groepering (loodrecht aan het flensgezicht) zullen 5 mm per meter niet overschrijden. De ingepaste flenzen zijn beschikbaar in grootte NPS 1/2 door NPS 24 voor drukclassificaties van Klasse 150, Klasse 300, Klasse 400, Klasse 600 en Klasse 900. De grootte voor Klasse 1500 en Klasse 2500 is beschikbaar bij NPS 1/2 aan NPS 2-1/2.
Klasse 150 ingepaste flenzen zonder een teller worden gemaakt droeg. De draden zullen ongeveer aan de belangrijkste diameter van de draad bij de rug van de flens schuin van ongeveer 45 graad met de as van de draad worden afgekant. De afkanting zijn=zal= concentrisch met de draad en zal wordt omvat in de meting van de draadlengte. Klasse 300 en de hogere flenzen van de drukklasse zullen met een teller worden gemaakt droegen bij de rug van de flens. De draden zullen aan de diameter van de teller worden afgekant droegen schuin van ongeveer 45 graad met de as van de draden. De teller droeg en de afkanting zal met de draad concentrisch zijn.
Afmetingen van Klasse 150 van ASME B16.5 Ingepaste Flens
Een typische tekening voor Klasse 150 paste flens met opgeheven gezicht (rf) in, ASME B16.5.
Zowel kunnen de machinebout met noten als de nagelbout met noten op 150# ingepaste flens worden toegepast.
| NPS | D | G | X | K | n | D | l | L | h | Y | T |
| 1/2 | 90 | 34.9 | 30 | 60.3 | 4 | 5/8 | 1/2 | 55 | 16 | 14 | 9.6 |
| 3/4 | 100 | 42.9 | 38 | 69.9 | 4 | 5/8 | 1/2 | 65 | 16 | 14 | 11.2 |
| 1 | 110 | 50.8 | 49 | 79.4 | 4 | 5/8 | 1/2 | 65 | 17 | 16 | 12.7 |
| 1-1/4 | 115 | 63.5 | 59 | 88.9 | 4 | 5/8 | 1/2 | 70 | 21 | 19 | 14.3 |
| 1-1/2 | 125 | 73.0 | 65 | 98.4 | 4 | 5/8 | 1/2 | 70 | 22 | 21 | 15.9 |
| 2 | 150 | 92.1 | 78 | 120.7 | 4 | 3/4 | 5/8 | 85 | 25 | 24 | 17.5 |
| 2-1/2 | 180 | 104.8 | 90 | 139.7 | 4 | 3/4 | 5/8 | 90 | 29 | 27 | 20.7 |
| 3 | 190 | 127.0 | 108 | 152.4 | 4 | 3/4 | 5/8 | 90 | 30 | 29 | 22.3 |
| 3-1/2 | 215 | 139.7 | 122 | 177.8 | 8 | 3/4 | 5/8 | 90 | 32 | 30 | 22.3 |
| 4 | 230 | 157.2 | 135 | 190.5 | 8 | 3/4 | 5/8 | 90 | 33 | 32 | 22.3 |
| 5 | 255 | 185.7 | 164 | 215.9 | 8 | 7/8 | 3/4 | 95 | 36 | 35 | 22.3 |
| 6 | 280 | 215.9 | 192 | 241.3 | 8 | 7/8 | 3/4 | 100 | 40 | 38 | 23.9 |
| 8 | 345 | 269.9 | 246 | 298.5 | 8 | 7/8 | 3/4 | 110 | 44 | 43 | 27.0 |
| 10 | 405 | 323.8 | 305 | 362.0 | 12 | 1 | 7/8 | 115 | 49 | 48 | 28.6 |
| 12 | 485 | 381.0 | 365 | 431.8 | 12 | 1 | 7/8 | 120 | 56 | 54 | 30.2 |
| 14 | 535 | 412.8 | 400 | 476.3 | 12 | 1-1/8 | 1 | 135 | 57 | 56 | 33.4 |
| 16 | 595 | 469.9 | 457 | 539.8 | 16 | 1-1/8 | 1 | 135 | 64 | 62 | 35.0 |
| 18 | 635 | 533.4 | 505 | 577.9 | 16 | 1-1/4 | 1-1/8 | 145 | 68 | 67 | 38.1 |
| 20 | 700 | 584.2 | 559 | 635.0 | 20 | 1-1/4 | 1-1/8 | 160 | 73 | 71 | 41.3 |
| 22 | 750 | 641.4 | 610 | 692.2 | 20 | 1-3/8 | 1-1/4 | 170 | … | 78 | 44.5 |
| 24 | 815 | 692.2 | 663 | 749.3 | 20 | 1-3/8 | 1-1/4 | 170 | 83 | 81 | 46.1 |
Algemene Nota: Alle afmetingen zijn in millimeter behalve dat worden D en l verstrekt in duim. Voor alle ingepaste flenzen van klasse 150, t (hoogte van opgeheven gezicht) =2mm.
Nota's: D: buitendiameter van flens; K: diameter van boutcirkel; G: buitendiameter van opgeheven gezicht; X: diameter van hub bij basis; n: aantal bouten; D: diameter van boutgaten; l: diameter van bouten; L: lengte van nagelbouten voor 2 mm opgeheven gezichts; h: minimumdraadlengte; Y: lengte door hub; T: minimumdikte van flens.
