De Montage van het kopernikkel
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Certificering | ISO PED AD2000 |
| Modelnummer | ASTM B467 C71500 ASME B16.11 smeedde Kopernikkel Ingepast (THD) Recht T-stuk |
| Document | Productenbrochure PDF |

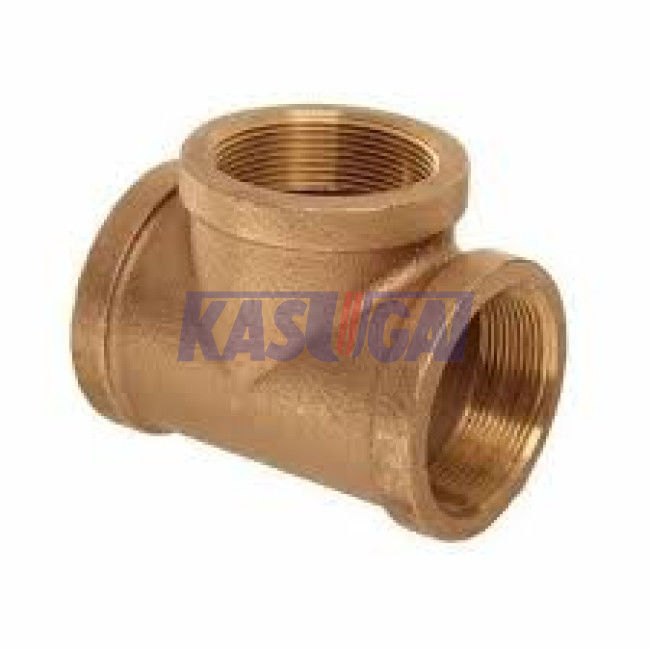

ASTM B467 C71500 ASME B16.11 smeedde Kopernikkel Ingepast (THD) Recht T-stuk
Productinformatie
| Productnaam | ASTM B467 C71500 ASME B16.11 smeedde Kopernikkel Ingepast (THD) Recht T-stuk |
| Groottewaaier | 1/8“ aan 4“ |
| Drukklasse | Klasse 2000 3000 6000 |
| Normen | ASTM B467 |
| Draadtype | ASME B1.20.1 (NPT) |
| Afmetingen | ASME B16.11 |
Is het gesmede T-stuk van ASME B16.11 een montage met drie richtingen die wordt gebruikt om loodrechte verbindingen aan de pijp te maken. De drie afzet van het gesmede T-stuk kan met of het eind van het contactdooslassen (SW) of het ingepaste eind (van THD) worden geleverd. De gesmede T-stukken kunnen verder als recht type (alle drie afzet is dezelfde pijpgrootte) of het verminderen van type (de takafzet is een kleinere pijpgrootte) worden gerangschikt. De T-stukken van ASME B16.11 SW zijn beschikbaar in Klasse van de drukclassificatie 3000, 6000, en 9000; De T-stukken van ASME B16.11 THD zijn beschikbaar in Klasse van de drukclassificatie 2000, 3000, en 6000.
Materialen & Normen: ASTM B467
De Chemische Samenstelling van ASTM B467 (%)
| Rang | UNS | Maximum Mn, | Cu, min | Maximum Pb, | Maximum Fe, | Maximum Ni, | Maximum Zn, |
| 70/30 | C71500 | 1.0 | 65 | 0,05 | 0.4-1.0 | 29-33 | 1 |
De Mechanische Eigenschappen van ASTM B467
| Rang | UNS | Hardheidswaaier, HB | Opbrengst 0,2%, min (MPa) | Trek, min (MPa) | Verlenging, min (%) |
| 70/30 | C71500 | 80-120 | — | 310 | 27 |
De Afmetingen van ASME B16.11 van Gesmeed Recht T-stuk met de Ingepaste Einden (van THD) (mm)
| NPS | 2000# | 3000# | 6000# | B | L2 | ||||||
| A | H | G | A | H | G | A | H | G | |||
| 1/8“ | 21 | 22 | 3.18 | 21 | 22 | 3.18 | 25 | 25 | 6.35 | 6.4 | 6.7 |
| 1/4“ | 21 | 22 | 3.18 | 25 | 25 | 3.30 | 28 | 33 | 6.60 | 8.1 | 10.2 |
| 3/8“ | 25 | 25 | 3.18 | 28 | 33 | 3.51 | 33 | 38 | 6.98 | 9.1 | 10.4 |
| 1/2“ | 28 | 33 | 3.18 | 33 | 38 | 4.09 | 38 | 46 | 8.15 | 10.9 | 13.6 |
| 3/4“ | 33 | 38 | 3.18 | 38 | 46 | 4.32 | 44 | 56 | 8.53 | 12.7 | 13.9 |
| 1“ | 38 | 46 | 3.68 | 44 | 56 | 4.98 | 51 | 62 | 9.93 | 14.7 | 17.3 |
| 11/4“ | 44 | 56 | 3.89 | 51 | 62 | 5.28 | 60 | 75 | 10.59 | 17.0 | 18.0 |
| 11/2“ | 51 | 62 | 4.01 | 60 | 75 | 5.56 | 64 | 84 | 11.07 | 17.8 | 18.4 |
| 2“ | 60 | 75 | 4.27 | 64 | 84 | 7.14 | 83 | 102 | 12.09 | 19.0 | 19.2 |
| 21/2“ | 76 | 92 | 5.61 | 83 | 102 | 7.65 | 95 | 121 | 15.29 | 23.6 | 28.9 |
| 3“ | 86 | 109 | 5.99 | 95 | 121 | 8.84 | 106 | 146 | 16.64 | 25.9 | 30.5 |
| 4“ | 106 | 146 | 18.67 | 114 | 152 | 27.7 | 114 | 152 | 33.0 | 18.67 | 27.7 |
Algemene Nota: alle afmetingen zijn in millimeter
Nota: A: centrum-aan-Beëindigen van T-stuk; H: buitendiameter van band; G: minimummuurdikte; B: minimumlengte van perfecte draad; L2: efficiënte lengte van externe draad.
