De pijp van het legeringsstaal
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Certificering | ISO PED AD2000 |
| Modelnummer | ASTM A335 P22 ASME B36.10M/B36.19M ERW WLD |
| Document | Productenbrochure PDF |

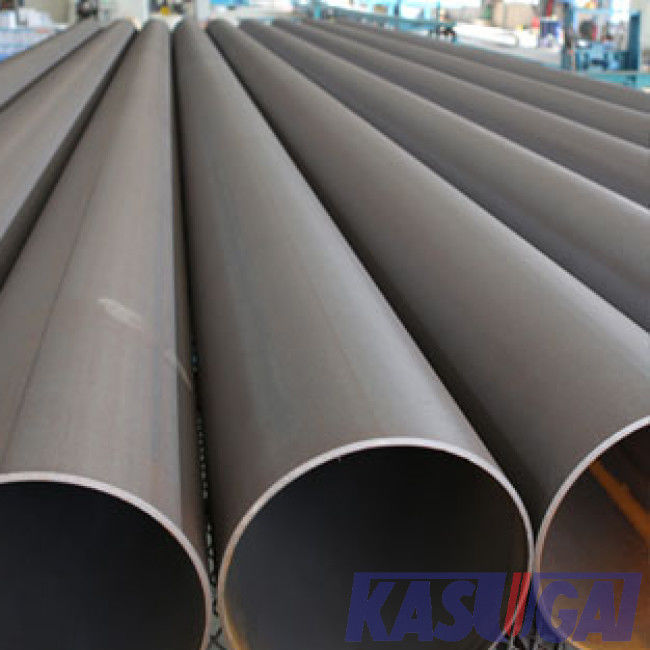

Van het de Legeringsstaal van ASTM A335 P22 ASME B36.10M/B36.19M ERW de Lage Gelaste Pijp
Productinformatie:
| Productnaam | Van het de Legeringsstaal van ASTM A335 P22 ASME B36.10M/B36.19M ERW de Lage Gelaste Pijp |
| Normen | ASTM A335/A335M, ASME SA335 |
| Groottewaaier | 1/8 ″ aan 48 ″ |
| Muurdikte | Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS |
| Lengte | S.r.l., DRL, of als eis van de klant |
| Beëindigenproces | Duidelijke Einden, Afgeschuinde Einden, Ingepaste Einden |
Chemische Samenstelling van de Legeringsstaal van ASTM A335 P22 (%)
| Rang | C | Mn | P | S | Si | Cr | Mo | Anderen |
| P22 | 0.05~0.15 | 0.30~0.60 | ≤0.025 | ≤0.025 | ≤0.5 | 1.9~2.6 | 0.87~1.13 |
*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), Ti (≤0.01), Zr (≤0.01)
Mechanische Eigenschappen van de Legeringsstaal van ASTM A335 P22
| Rang |
Treksterkte (MPa) |
Opbrengststerkte (MPa) |
Verlenging (%) |
| P22 | ≥415 | ≥205 | ≥30 |
ERW Gelast Pijp Productieproces
In ERW-lassen, worden twee die elektroden, gewoonlijk van koper worden gemaakt, gebruikt om druk en stroom toe te passen. De elektroden zijn schijfvormig en roteren als materiële passen tussen hen. Dit staat de elektroden toe om het materiaal constant te contacteren om lange ononderbroken lassen te maken.
Een lassentransformator levert laag voltage, hoge huidige wisselstroom. De verbinding van de pijp heeft hoge elektrische weerstand met betrekking tot de rest van de kring en aan zijn smeltpunt door de stroom verwarmd. De semi-gesmolten oppervlakten worden gedrukt samen met een kracht die tot een fusieband leidt, resulterend in een uniform gelaste structuur.
Afmetingen van ASME/ANSI B36.10M Welded en Naadloze Vervaardigd Staalpijp
| D | Sch5s | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s | STD | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | XXS | |
| 1/8 | 10.3 | - | 1.24 | - | - | - | 1.73 | 1.73 | 1.73 | - | 2.41 | 2.41 | 2.41 | - | - | - | - | - |
| 1/4 | 13.7 | - | 1.65 | - | - | - | 2.24 | 2.24 | 2.24 | - | 3.02 | 3.02 | 3.02 | - | - | - | - | - |
| 3/8 | 17.1 | - | 1.65 | - | - | - | 2.31 | 2.31 | 2.31 | - | 3.2 | 3.2 | 3.2 | - | - | - | - | - |
| 1/2 | 21.3 | 1.65 | 2.11 | - | - | - | 2.77 | 2.77 | 2.77 | - | 3.73 | 3.73 | 3.73 | - | - | - | 4.78 | 7.47 |
| 3/4 | 26.7 | 1.65 | 2.11 | - | - | - | 2.87 | 2.87 | 2.87 | - | 3.91 | 3.91 | 3.91 | - | - | - | 5.56 | 7.82 |
| 1 | 33.4 | 1.65 | 2.77 | - | - | - | 3.38 | 3.38 | 3.38 | - | 4.55 | 4.55 | 4.55 | - | - | - | 6.35 | 9.09 |
| 1 ¼ | 42.2 | 1.65 | 2.77 | - | - | - | 3.56 | 3.56 | 3.56 | - | 4.85 | 4.85 | 4.85 | - | - | - | 6.35 | 9.7 |
| 1 ½ | 48.3 | 1.65 | 2.77 | - | - | - | 3.68 | 3.68 | 3.68 | - | 5.08 | 5.08 | 5.08 | - | - | - | 7.14 | 10.15 |
| 2 | 60.3 | 1.65 | 2.77 | - | - | - | 3.91 | 3.91 | 3.91 | - | 5.54 | 5.54 | 5.54 | - | - | - | 8.74 | 11.07 |
| 2 ½ | 73 | 2.11 | 3.05 | - | - | - | 5.16 | 5.16 | 5.16 | - | 7.01 | 7.01 | 7.01 | - | - | - | 9.53 | 14.02 |
| 3 | 88.9 | 2.11 | 3.05 | - | - | - | 5.49 | 5.49 | 5.49 | - | 7.62 | 7.62 | 7.62 | - | - | - | 11.13 | 15.24 |
| 3 ½ | 101.6 | 2.11 | 3.05 | - | - | - | 5.74 | 5.74 | 5.74 | - | 8.08 | 8.08 | 8.08 | - | - | - | - | - |
| 4 | 114.3 | 2.11 | 3.05 | - | - | - | 6.02 | 6.02 | 6.02 | - | 8.56 | 8.56 | 8.56 | - | 11.13 | - | 13.49 | 17.12 |
| 5 | 141.3 | 2.77 | 3.4 | - | - | - | 6.55 | 6.55 | 6.55 | - | 9.53 | 9.53 | 9.53 | - | 12.7 | - | 15.88 | 19.05 |
| 6 | 168.3 | 2.77 | 3.4 | - | - | - | 7.11 | 7.11 | 7.11 | - | 10.97 | 10.97 | 10.97 | - | 14.27 | - | 18.26 | 21.95 |
| 8 | 219.1 | 2.77 | 3.76 | - | 6.35 | 7.04 | 8.18 | 8.18 | 8.18 | 10.31 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 20.62 | 23.01 | 22.23 |
| 10 | 273.1 | 3.4 | 4.19 | - | 6.35 | 7.8 | 9.27 | 9.27 | 9.27 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 25.4 | 28.58 | 25.4 | 25.4 |
| 12 | 323.9 | 3.96 | 4.57 | - | 6.35 | 8.38 | 9.53 | 9.53 | 10.31 | 14.27 | 12.7 | 12.7 | 17.48 | 21.44 | 25.4 | 28.58 | 33.32 | 25.4 |
| 14 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.53 | - | 9.53 | 11.13 | 15.09 | - | 12.7 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | |
| 16 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.53 | - | 9.53 | 12.7 | 16.66 | - | 12.7 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | |
| 18 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.13 | - | 9.53 | 14.27 | 19.05 | - | 12.7 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | |
| 20 | 508 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | - | 9.53 | 15.09 | 20.62 | - | 12.7 | 26.19 | 32.54 | 38.1 | 44.45 | 50.01 | |
| 22 | 558.8 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | - | 9.53 | - | 22.23 | - | 12.7 | 28.58 | 34.93 | 41.28 | 47.63 | 53.98 | |
| 26 | 660.4 | - | - | 7.92 | 12.7 | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 28 | 711.2 | - | - | 7.92 | 12.7 | 15.88 | - | 9.53 | - | - | - | 12.7 | ||||||
| 30 | 762 | 6.35 | 7.92 | 7.92 | 12.7 | 15.88 | - | 9.53 | - | - | - | 12.7 | ||||||
| 32 | 812.8 | - | - | 7.92 | 12.7 | 15.88 | 17.48 | 9.53 | 17.48 | - | - | 12.7 | ||||||
| 34 | 863.6 | - | - | 7.92 | 12.7 | 15.88 | 17.48 | 9.53 | 17.48 | - | - | 12.7 | ||||||
| 36 | 914.4 | - | - | 7.92 | 12.7 | 15.88 | 19.05 | 9.53 | 19.05 | - | - | 12.7 | ||||||
| 38 | 965.2 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 40 | 1016 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 42 | 1066.8 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 44 | 1117.6 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 46 | 1168.4 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 | ||||||
| 48 | 1219.2 | - | - | - | - | - | - | 9.53 | - | - | - | 12.7 |
Afmetingen van ASME/ANSI B36.19M Welded en Naadloze Vervaardigd Staalpijp
|
NPS (duim) |
Buitendia. (mm) |
Nominale Muurdikte (mm) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10.3 | - | 1.24 | 1.73 | 2.41 |
| 1/4 | 13.7 | - | 1.65 | 2.24 | 3.02 |
| 3/8 | 17.1 | - | 1.65 | 2.31 | 3.20 |
| 1/2 | 21.3 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4 | 26.7 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1 ¼ | 42.2 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1 ½ | 48.3 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2 | 60.3 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2 ½ | 73 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 |
| 3 ½ | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 |
| 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5 | 141.3 | 2.77 | 3.4 | 6.55 | 9.53 |
| 6 | 168.3 | 2.77 | 3.4 | 7.11 | 10.97 |
| 8 | 219.1 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10 | 273.1 | 3.40 | 4.19 | 9.27 | 12.70(2) |
| 12 | 323.9 | 3.96 | 4.57 | 9.53(2) | 12.70(2) |
| 14 | 355.6 | 3.96 | 4.78(2) | … | … |
| 16 | 406.4 | 4.19 | 4.78(2) | … | … |
| 18 | 457.2 | 4.19 | 4.78(2) | … | … |
| 20 | 508 | 4.78 | 5.54(2) | … | … |
| 22 | 558.8 | 4.78 | 5.54(2) | … | … |
| 24 | 660.4 | 5.54 | 6.35 | … | … |
| 30 | 762 | 6.35 | 7.92 | … | … |
Nota's:
(1) het programma 5S en 10S-de muurdikten laten het inpassen overeenkomstig ANSI/ASME B1.20.1 niet toe
(2) deze afmetingen zijn niet met ANSI/ASME B36.1M in overeenstemming
Grootte, Afmetingen & Tolerantie van Gelaste Pijp (mm)
| NPS | *t/D | Tolerantie, % van Nominaal | |
| 1/8 " ~2,5“ | Allen | +20.0 | -12.5 |
| 3 " ~18“ | ≤5% | +22.5 | -12.5 |
| 3 " ~18“ | >5% | +15.0 | -12.5 |
| ≥20 „ | Allen | +17.5 | -12.5 |
| ≥20 „ | ≤5% | +22.5 | -12.5 |
*t: nominale muurdikte; D: bevolen buitendiameter.
