gelaste roestvrij staalpijp
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Certificering | ISO PED AD2000 |
| Modelnummer | ASTM A312 TP304/L ASME B36.19MWLD SS-buis |
| Document | Productenbrochure PDF |

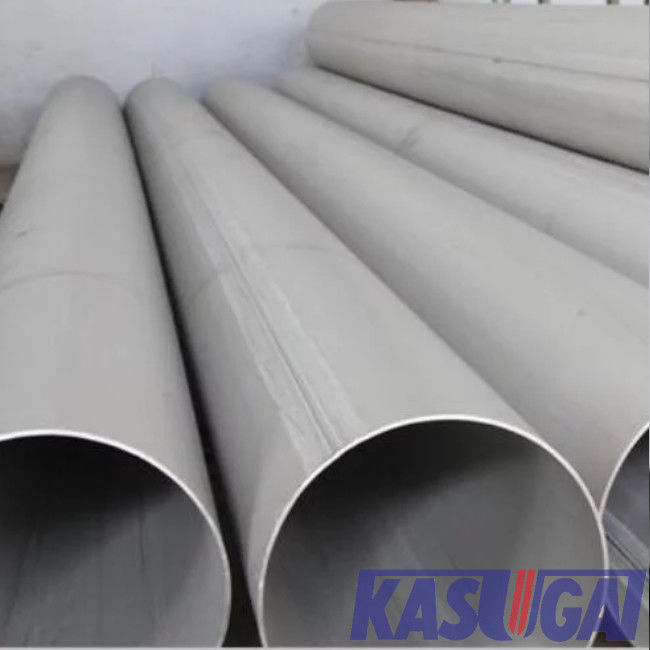

De Pijp van ASTM A312 TP304/L ASME B36.19M Welded Stainless Steel
Specificaties: ASME B36.19 is voor het corrosiebestendige categorisch aangewezen door buizen leiden, roestvrij, is gebaseerd op dezelfde principes die de achtergrond voor de ontwikkeling van Naadloze het Vervaardigde Staalpijp van ANSI/ASME B36.10M, Gelast en vormden, en de verwijzing naar deze bron van informatie wordt gemaakt
Productinformatie
| Productnaam | De Pijp van ASTM A312 TP304/L ASME B36.19M Welded Stainless Steel |
| Groottewaaier | 1/8“ aan 30“ |
| Normen | ASTM A312 TP304/L |
| Muurdikte | Overeenkomstig ASME B36.19M |
| Lengte | 6,096 m (20 ′), 12,19 m (40 ′), 6 m, en 12 aangepast m, |
| Beëindigenproces | Duidelijke Einden, Afgeschuinde Einden, Ingepaste Einden |
| Inspectie & Test | Visueel onderzoek, dimensionale inspectie, de chemische analyse van PMI, trektest, die test, krommingstest, eddy-current test, etstest, radiografisch onderzoek (voor gelaste pijpen) afvlakken, intergranular corrosietest (op verzoek). |
Normen & Materialen: ASTM A312 TP304/L
ASTM A312 behandelt gelaste naadloos, recht-naad, en zwaar koude gewerkte gelaste roestvrij staalpijp, wanneer de grotere diameter gelaste pijpen, die twee longitudinale secties lassen wordt toegestaan
304L is lage koolstof 304 Austenitic roestvrij staal, koolstofinhoud die geen 0,035%, uitstekende corrosieweerstand overschrijden geschikt voor een brede waaier van toepassingen, in Europa, is het gelijkwaardige staal 1,4307.
De Chemische Samenstellingen van ASTM A312 TP304/L (%)
| Rang | C | Si | Mn | Cr | Ni | Mo | S | P |
| TP304 | 0,08 | 1,0 | 2.00 | 18.0 – 20,0 | 8.0 – 11,0 | – | 0,03 | 0.045 |
| TP304L | 0.035 | 1,0 | 2.00 | 18.0 – 20,0 | 8.0 – 13,0 | – | 0,03 | 0.045 |
De Mechanische Eigenschappen van ASTM A312
| Rang | UNS | Treksterkte Min, Ksi [MPa] |
Opbrengststerkte Min, Ksi [MPa] |
| TP304 | S30400 | 75 [515] | 30 [205] |
| TP304L | S30403 | 70 [485] | 25 [170] |
Afmetingen van ASME/ANSI B36.19M Welded en Naadloze Vervaardigd Staalpijp (mm)
|
NPS (duim) |
Buitendia. (mm) |
Nominale Muurdikte (mm) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10.3 | - | 1.24 | 1.73 | 2.41 |
| 1/4 | 13.7 | - | 1.65 | 2.24 | 3.02 |
| 3/8 | 17.1 | - | 1.65 | 2.31 | 3.20 |
| 1/2 | 21.3 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4 | 26.7 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 |
| 1 ¼ | 42.2 | 1.65 | 2.77 | 3.56 | 4.85 |
| 1 ½ | 48.3 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2 | 60.3 | 1.65 | 2.77 | 3.91 | 5.54 |
| 2 ½ | 73 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 |
| 3 ½ | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 |
| 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5 | 141.3 | 2.77 | 3.4 | 6.55 | 9.53 |
| 6 | 168.3 | 2.77 | 3.4 | 7.11 | 10.97 |
| 8 | 219.1 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10 | 273.1 | 3.40 | 4.19 | 9.27 | 12.70(2) |
| 12 | 323.9 | 3.96 | 4.57 | 9.53(2) | 12.70(2) |
| 14 | 355.6 | 3.96 | 4.78(2) | … | … |
| 16 | 406.4 | 4.19 | 4.78(2) | … | … |
| 18 | 457.2 | 4.19 | 4.78(2) | … | … |
| 20 | 508 | 4.78 | 5.54(2) | … | … |
| 22 | 558.8 | 4.78 | 5.54(2) | … | … |
| 24 | 660.4 | 5.54 | 6.35 | … | … |
| 30 | 762 | 6.35 | 7.92 | … | … |
Nota's:
(1) Programma 5S en 10S-de muurdikten laten het inpassen overeenkomstig ANSI/ASME B1.20.1 niet toe
(2) Deze afmetingen zijn niet met ANSI/ASME B36.1M in overeenstemming
ASME B36.19M Nominal Weight van Staalpijp, Duidelijke Einden (kg/m)
|
NPS (duim) |
Buitendia. (mm) |
Gewicht van Staalpijp, Duidelijke Einden (kg/m) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10.3 | - | 0,28 | 0,37 | 0,47 |
| 1/4 | 13.7 | - | 0,49 | 0,63 | 0,80 |
| 3/8 | 17.1 | - | 0,63 | 0,84 | 1.10 |
| 1/2 | 21.3 | 0,80 | 1.00 | 1.27 | 1.62 |
| 3/4 | 26.7 | 1.03 | 1.28 | 1.69 | 2.20 |
| 1 | 33.4 | 1.30 | 2.09 | 2.50 | 3.24 |
| 1 ¼ | 42.2 | 1.65 | 2.70 | 3.39 | 4.47 |
| 1 ½ | 48.3 | 1.91 | 3.11 | 4.05 | 5.41 |
| 2 | 60.3 | 2.40 | 3.93 | 5.44 | 7.48 |
| 2 ½ | 73 | 3.69 | 5.26 | 8.63 | 11.41 |
| 3 | 88.9 | 4.51 | 6.45 | 11.29 | 15.27 |
| 3 ½ | 101.6 | 5.18 | 7.40 | 13.57 | 18.63 |
| 4 | 114.3 | 5.84 | 8.36 | 16.07 | 22.32 |
| 5 | 141.3 | 9.47 | 11.57 | 21.77 | 30.97 |
| 6 | 168.3 | 11.32 | 13.84 | 28.26 | 42.56 |
| 8 | 219.1 | 14.79 | 19.96 | 42.65 | 64.64 |
| 10 | 273.1 | 22.63 | 27.78 | 60.31 | 96.01 |
| 12 | 323.9 | 31.25 | 36.00 | 73.88 | 132.08 |
| 14 | 355.6 | 34.36 | 41.30 | … | … |
| 16 | 406.4 | 41.56 | 47.29 | … | … |
| 18 | 457.2 | 46.81 | 53.26 | … | … |
| 20 | 508 | 59.25 | 68.61 | … | … |
| 22 | 558.8 | 65.24 | 75.53 | … | … |
| 24 | 660.4 | 82.47 | 94.45 | … | … |
| 30 | 762 | 118.31 | 147.36 | … | … |
Algemene Nota:
