De Montage van het legeringsstaal
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Modelnummer | ASTM A234 Klasse WP11 ASME B16.9 BW L/R 90 DEG BW |
| Document | Productenbrochure PDF |

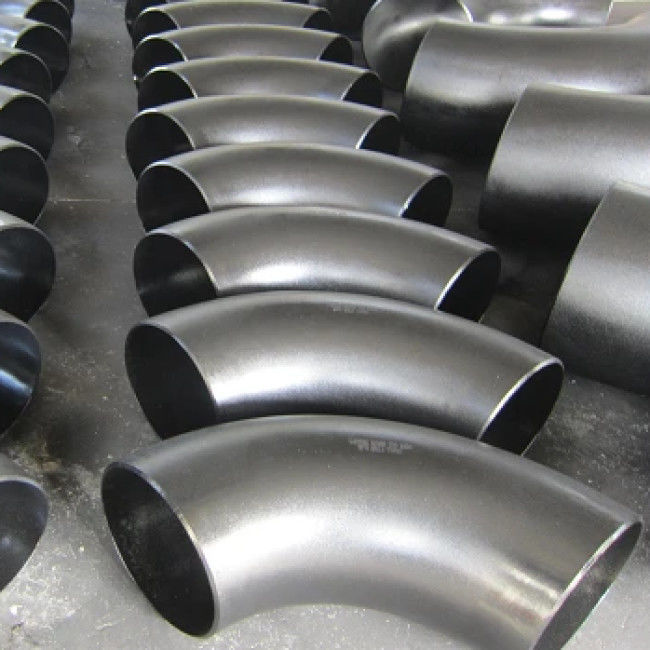

De Rang WP11 ASME B16.9 BW L/R van ASTM A234 90 gr.-de Elleboog van het het Uiteindelassen van het Legeringsstaal 90 Graad
De montage van het legeringsstaal wordt gelegeerd met een waaier van legeringen. De inhoud van legeringen bepaalt de eigenschappen en de eigenschappen van de corrosieweerstand van de montage. Meer hoog zijn de het legeren grotere elementen zijn eigenschappen. De montage in deze rang heeft primaire legeringen van ijzer en koolstof. De montage met hoge weerstand speelt een centrale rol in het beïnvloeden van de kenmerken van de stroom over stress-induced systemen
Productinformatie
| Productnaam | De Rang WP11 ASME B16.9 BW L/R van ASTM A234 90 gr.-de Elleboog van het het Uiteindelassen van het Legeringsstaal 90 Graad |
| Groottewaaier | 1/2“ aan 48“ |
| Muurdikte | Sch5S aan XXS |
| Normen |
ASTM A234 MSS SP-75 |
| Rang | WP11 |
| Productienormen | ASME B16.9 |
De Materiële Chemische Samenstelling van ASTM A234 Gr. WP11 (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | |
| WP11 CL1 | 0.5-1 | 0,03 | 0.3-0.6 | 0,03 | 0.05-0.15 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL2 | 0.5-1 | 0,04 | 0.3-0.8 | 0,04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL3 | 0.5-1 | 0,04 | 0.3-0.8 | 0,04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 |
De Elleboogafmetingen van ASME B16.9 L/R
De elleboog van ASME wordt B16.9 gebruikt wanneer een pijp richting verandert. De ellebogen kunnen verschijnen, afwijzen, links, net draaien, of om het even welke hoek binnen - tussen. De lange straal (L/R) ellebogen duiden ellebogen met de centrum-aan-Beëindigen afmeting van 1.5D-straal aan die aan 1,5 x NPS in duimeenheid evenaart. De standaard lange straalellebogen van ASME B16.9 kunnen verder als 90° worden geclassificeerd en 45° volgens de hoek van de stroom-richting veranderen.
| NPS | O.D mm duim |
A mm duim |
B mm duim |
| 1/2 | 21.3 0,84 |
38 1.50 |
16 0,62 |
| 3/4 | 26.7 1.05 |
38 1.50 |
19 0,75 |
| 1 | 33.4 1.32 |
38 1.50 |
22 0,88 |
| 1-1/4 | 42.2 1.66 |
48 1.88 |
25 1.00 |
| 1-1/2 | 48.3 1.90 |
57 2.25 |
29 1.12 |
| 2 | 60.3 2.38 |
76 3.00 |
35 1.38 |
| 2-1/2 | 73.0 2.88 |
95 3.75 |
44 1.75 |
| 3 | 88.9 3.50 |
114 4.50 |
51 2.00 |
| 3-1/2 | 101.6 4.00 |
133 5.25 |
57 2.25 |
| 4 | 114.3 4.50 |
152 6.00 |
64 2.50 |
| 5 | 141.3 5.56 |
190 7.50 |
79 3.12 |
| 6 | 168.3 6.62 |
229 9.00 |
95 3.75 |
| 8 | 219.1 8.62 |
305 12.00 |
127 5.00 |
| 10 | 273.0 10.75 |
381 15.00 |
159 6.25 |
| 12 | 323.8 12.75 |
457 18.00 |
190 7.50 |
| 14 | 355.6 14.00 |
533 21.00 |
222 8.75 |
| 16 | 406.4 16.00 |
610 24.00 |
254 10.00 |
| 18 | 457.0 18.00 |
686 27.00 |
286 11.25 |
| 20 | 508.0 20.00 |
762 30.00 |
318 12.50 |
| 22 | 559.0 22.00 |
838 33.00 |
343 13.50 |
| 24 | 610.0 24.00 |
914 36.00 |
381 15.00 |
| 26 | 660.0 26.00 |
991 39.00 |
406 16.00 |
| 28 | 711.0 28.00 |
1067 42.00 |
438 17.25 |
| 30 | 762.0 30.00 |
1143 45.00 |
470 18.50 |
| 32 | 813.0 32.00 |
1219 48.00 |
502 19.75 |
| 34 | 864.0 34.00 |
1295 51.00 |
533 21.00 |
| 36 | 914.0 36.00 |
1372 54.00 |
565 22.25 |
| 38 | 965.0 38.00 |
1448 57.00 |
600 23.62 |
| 40 | 1016.0 40.00 |
1524 60.00 |
632 24.88 |
| 42 | 1067.0 42.00 |
1600 63.00 |
660 26.00 |
| 44 | 1118.0 44.00 |
1676 66.00 |
695 27.38 |
| 46 | 1168.0 46.00 |
1753 69.00 |
727 28.62 |
| 48 | 1219.0 48.00 |
1829 72.00 |
759 29.88 |
*NPS: Nominale Pijpgrootte; O.D: Buitendiameter bij Schuine rand; A: Centrum-om te beëindigen, 90 gr.-Ellebogen; B: Centrum-om te beëindigen, 45 gr.-Ellebogen.
