De Flenzen van de roestvrij staalpijp
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Modelnummer | DIN2633 PN40 AISI 304/L |
| Document | Productenbrochure PDF |

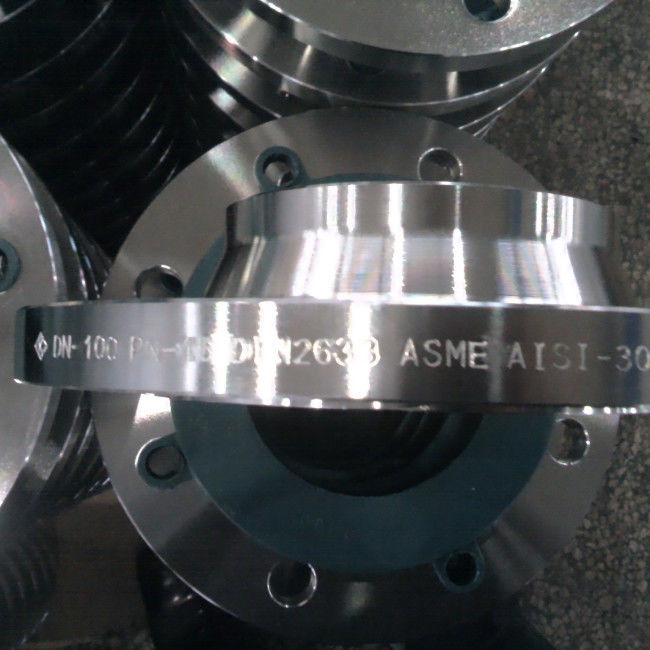

Duitse Standaard het Roestvrije staalflens van DIN2633 PN16 AISI 304/L
Productinformatie:
| Productnaam | Het Duitse Standaardroestvrije staal van DIN2633 PN40 AISI 304/L |
| Groottewaaier | DN10 aan DN400 |
| Drukklasse | PN16 |
| Normen | AISI 304L |
| Gezichtstype | WN-las Hals |
| Specificatie | DIN2633 |
Norm & Materialen: AISI 304L
SAE/ANSI 304 (AISI 304) is het meest meestal beschikbare en gebruikte type van roestvrij staal. Het wordt ook bedoeld als 18/8 roestvrij staal, A2-roestvrij staal (vanaf ISO 3506), of 304S15 (vanaf de Britse Norm). Dit is austenitic een chromium-nikkel legering wat betekent praktisch dat het een zeer hoge corrosieweerstand heeft. Het is ook niet-magnetisch en kan niet door thermische behandeling worden verhard. Aangezien AISI 304 uiterst corrosieve milieu's kan weerstaan en worden gevormd, kan worden machinaal bewerkt en vrij gemakkelijk worden gelast, is het zeer populair voor een brede waaier van toepassingen.
De Chemische Samenstelling van AISI 304/L (%)
| Rang | Maximum C, | Cr | Maximum Mn, | Ni | Maximum P, | Maximum S, | Maximum Si, |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
De Mechanische Eigenschappen van AISI 304/L
| Mechanische Eigenschappen | 304 | 304L |
| Hardheid, Knoop | 138 | 158 |
| Hardheid, Rockwell B | 70 | 82 |
| Hardheid, Vickers | 129 | 159 |
| Uiteindelijke treksterkte, | MPa 505 | 564 MPa |
| Treksterkte, Opbrengst | MPa 215 | MPa 210 |
| Verlenging bij Onderbreking | 70% | 58% |
| Modulus van Elasticiteit | 193~200 GPa | 193~200 GPa |
| Charpyeffect | 325 J | 216J |
De Flensafmetingen van DIN2633 PN16 (mm)
| DN | d1 | D | B | k | h1 | d3 | S | r | h2 | d4 | F | n | d2 | Gewicht (kg) |
| 10 | 14.0 | 90 | 14 | 60 | 35 | 25 | 1.8 | 4 | 6 | 40 | 2 | 4 | 14 | 0,58 |
| 15 | 20.0 | 95 | 14 | 65 | 35 | 30 | 2.0 | 4 | 6 | 48 | 2 | 4 | 14 | 0,65 |
| 20 | 25.0 | 105 | 16 | 75 | 38 | 38 | 2.3 | 4 | 6 | 58 | 2 | 4 | 14 | 0,95 |
| 25 | 30.0 | 115 | 16 | 85 | 38 | 42 | 2.6 | 4 | 6 | 68 | 2 | 4 | 14 | 1.19 |
| 32 | 38.0 | 140 | 16 | 100 | 40 | 52 | 2.6 | 6 | 6 | 78 | 2 | 4 | 18 | 1.67 |
| 40 | 44.5 | 150 | 16 | 110 | 42 | 60 | 2.6 | 6 | 7 | 88 | 3 | 4 | 18 | 1.85 |
| 50 | 57.0 | 165 | 18 | 125 | 45 | 72 | 2.9 | 6 | 8 | 102 | 3 | 4 | 18 | 2.81 |
| 100 | 108.0 | 220 | 20 | 180 | 52 | 125 | 3.6 | 8 | 12 | 158 | 3 | 8 | 18 | 4.54 |
| 125 | 133.0 | 250 | 22 | 210 | 55 | 150 | 4.0 | 8 | 12 | 188 | 3 | 8 | 18 | 6.28 |
| 150 | 159.0 | 285 | 22 | 240 | 55 | 175 | 4.5 | 10 | 12 | 212 | 3 | 8 | 22 | 7.75 |
| 250 | 267.0 | 405 | 26 | 355 | 70 | 285 | 6.3 | 12 | 16 | 320 | 3 | 12 | 26 | 16.26 |
| 350 | 368.0 | 520 | 30 | 470 | 82 | 390 | 8.0 | 12 | 16 | 438 | 4 | 16 | 26 | 28.95 |
| 400 | 419.0 | 580 | 32 | 525 | 85 | 445 | 8.0 | 12 | 16 | 490 | 4 | 16 | 30 | 36.30 |
