Klasse 300 van de de Flenzenwn rf Las van de Roestvrij staalpijp het Opgeheven Gezicht Hals

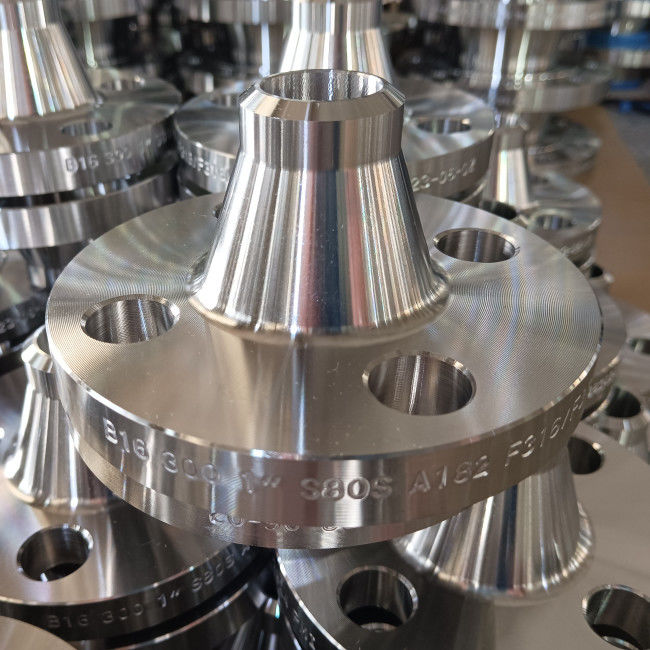

ANSI B16.5 WN rf van ASTM A182 F316/L Klasse 300 Opgeheven het Gezichtsflens van de Roestvrij staallas Hals

Productinformatie

Materialen: ASTM A182 F316/F316L

Het roestvrije staal heeft 316/316L-flenzen weerstand tegen het kuiltjes maken in corrosie in chloridemilieu's toe te schrijven aan de toevoeging van molybdeen verbeterd. De brief „L“ duidt lage koolstofinhoud aan. Volgens ASME B16.5 en ASME B16.47, SS 316/316L kunnen de flenzen van smeedstukken van de Rang F316 of F316L van ASTM A182, afgietsels van de Rangen CF8M of CF3M van ASTM A351, en platen van de Rangen 316 of 316L worden gemaakt van ASTM A240.

SS 316/316L de flenzen kunnen in diverse types zoals lassenhals worden geleverd, misstap, blind, contactdooslassen, ingepaste verbinding omwikkelen, en het verminderen, enz.-de Flenzen van ASME B16.5 kunnen in grootte 1/2 ″ door 24 ″ in Klasse 150, 300, 400, 600, 900, 1500, 2500 worden verstrekt. De flenzen van de Reeks A van ASME B16.47 kunnen in grootte 26 ″ door 60 ″ in Klasse 150, 300, 400, 600, 900 worden verstrekt; terwijl de flenzen van de Reeks B van ASME B16.47 in grootte 26 ″ door 60 in Klasse 75 kunnen worden verstrekt, 150, 300, 400, 600, 900

De Chemische Samenstelling van ASTM A182 F316/F316L (%)

De Mechanische Eigenschappen van ASTM A182 F316/F316L

Flenstype: De Flens van de lashals (WN)

Een flens van de lashals, ook genoemd een verminderde hubflens of hoog-hubflens, is een soort flens dat spanning die aan de pijpen kan opnieuw vestigen, een daling van hoog-spanningsconcentratie verzekeren bij de bodem van de flens. Er zijn twee het lassen ontwerpen van halsflenzen – het eerste type wordt gebruikt met pijpen terwijl het tweede, langere type niet met pijpen maar met een procesinstallatie kan worden gebruikt. De flens van de lashals bestaat uit van een ronde montage die zich voorbij de rand van de omtrek uitbreidt. Deze die flenzen, typisch van smeedstuk worden vervaardigd, zijn eigenlijk gelast aan pijpen.

Gezichtstype: Opgeheven Gezicht (rf)

De Opgeheven Gezichtsflens is het gemeenschappelijkste die type in de toepassingen van de procesinstallatie wordt gebruikt, en moet gemakkelijk zich identificeren. Het wordt bedoeld als opgeheven gezicht omdat de pakkingsoppervlakten boven het het vastbouten cirkelgezicht worden opgeheven. Dit gezichtstype staat het gebruik van een brede combinatie pakkingsontwerpen toe, met inbegrip van de vlakke types van ringsblad en metaalsamenstellingen zoals spiraalvormige wond en verdubbelt beklede types.

Het doel van een rf-flens is meer druk te concentreren op een kleiner pakkingsgebied en daardoor het vermogen van de drukinsluiting van de verbinding te verhogen. De diameter en de hoogte zijn in ASME B16.5, door drukklasse en diameter wordt bepaald die. De drukclassificatie van de flens bepaalt de hoogte van het opgeheven gezicht.

ANSI B16.5 Flensafmetingen – Klasse 300 (mm)
