De Flenzen van de roestvrij staalpijp
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Modelnummer | FF VAN JIS SUS304 VF |
| Document | Productenbrochure PDF |

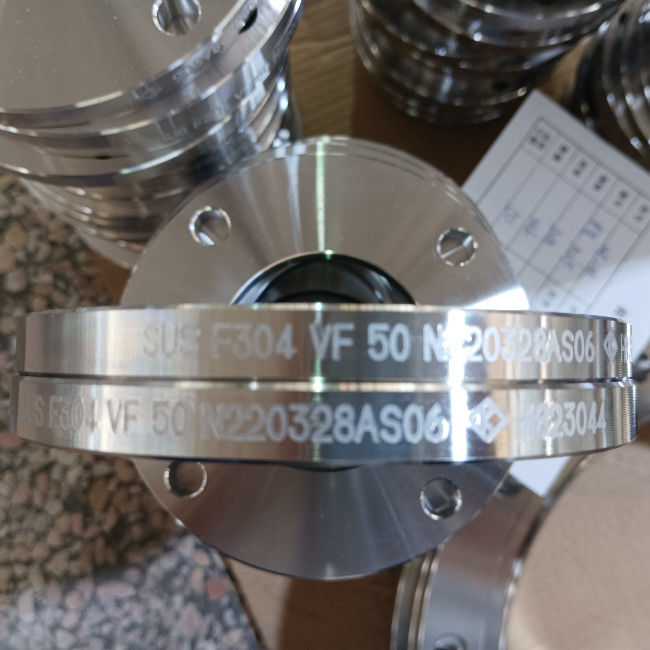

Flens van het het Roestvrije staal Vacuüm Volledige Gezicht van FF JIS van JIS SUS304 VF de Standaard
Productinformatie
| Productnaam | Flens van het het Roestvrije staal Vacuüm Volledige Gezicht van FF JIS van JIS SUS304 VF de Standaard |
| Groottewaaier | 3/8“ aan 20“ |
| Drukklasse | 5K 10K 16K 20K 40K |
| Normen | JISB2290 |
| Gezichtstype | Volledig Gezicht (FF) |
| Materialen | SUS304 |
| Oorsprong | China |
Materiaal: Roestvrij staal SUS304
SUS304 het materiaal is een Japanse JIS-norm en het het meest meestal gebruikte roestvrije staal, die 18%-Cr en 8%-Ni bevatten. Het kan goede sterkte en hittebestendigheid in temperatuur op hoge temperatuur handhaven en lage milieu's, en heeft goede corrosieweerstand, lasbaarheid, ook koude bruikbaarheid en mechanische eigenschappen in de milde atmosfeer.
SUS304 roestvrij staal Chemische Samenstelling
| Norm | Rang | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1.00 | 2.00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
SUS304 roestvrij staal Mechanische Eigenschappen
| Norm | Rang |
Dia.(d) (mm) |
Opbrengststerkte (N/mm2) |
Treksterkte (N/mm2) |
Verlenging (%) |
Hardheid (HB) |
Hardheid (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
De Flensafmetingen van JIS VF (mm)
|
Pijp Nominale Grootte |
Voorzie Nr van een flens | D | OD | Dikte | Boutgaten | Boutmodel | ||
| T | C | Nr. | H | |||||
| 10A | Vf-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | Vf-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | Vf-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | Vf-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | Vf-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | Vf-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | Vf-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | Vf-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | Vf-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | Vf-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | Vf-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | Vf-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | Vf-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | Vf-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | Vf-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | Vf-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | Vf-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 |
Het Volledige Gezicht van gezichts type-FF
FF-volledig Gezicht gelijk in JIS-Norm structureel gelijk aan Vlak Gezicht in ASTM-norm. De Vlakke Gezichtsflens heeft een pakkingsoppervlakte in hetzelfde vliegtuig zoals het het vastbouten cirkelgezicht. De toepassingen die vlakke gezichtsflenzen gebruiken zijn vaak die waarin de het koppelen flens of de van een flens voorzien montage van een afgietsel worden gemaakt.
De Standaardclassificatie van JIS van pakkingsgezicht en de benoeming
| Classificatie van pakkingsgezicht | Benoeming | Cijfer | ||
| Volledig Gezicht | FF | |
||
| Opgeheven Gezicht | Rf | |
||
| Male-female gezicht | Mannelijke zetel | MF | Mf-m | |
| Vrouwelijke zetel | Mf-F | |
||
| Tong en groef | Tong | TG | Tg-t | |
| Groef | Tg-g | |
||
