De Flenzen van de roestvrij staalpijp
>
|
| Plaats van herkomst | China |
| Merknaam | Kasugai |
| Modelnummer | Het Vlakke Gezicht van JIS SUS304 VF |
| Document | Productenbrochure PDF |

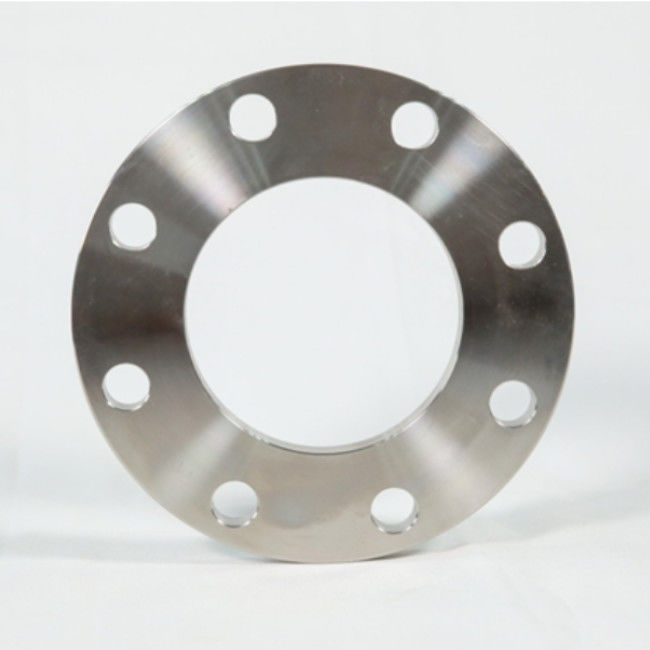

Van het het Roestvrije staal de Vacuüm (VF) Vlakke Gezicht van JIS Flens SUS304 (FF)
Materiaal: Roestvrij staal SUS304
SUS304 het materiaal is een Japanse JIS-norm en het het meest meestal gebruikte roestvrije staal, die 18%-Cr en 8%-Ni bevatten. Het kan goede sterkte en hittebestendigheid in temperatuur op hoge temperatuur handhaven en lage milieu's, en heeft goede corrosieweerstand, lasbaarheid, ook koude bruikbaarheid en mechanische eigenschappen in de milde atmosfeer.
SUS304 roestvrij staal Chemische Samenstelling
| Norm | Rang | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1.00 | 2.00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
SUS304 roestvrij staal Mechanische Eigenschappen
| Norm | Rang |
Dia.(d) (mm) |
Opbrengststerkte (N/mm2) |
Treksterkte (N/mm2) |
Verlenging (%) |
Hardheid (HB) |
Hardheid (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Het Vlakke Gezicht van gezichts type-FF
De Vlakke Gezichtsflens heeft een pakkingsoppervlakte in hetzelfde vliegtuig zoals het het vastbouten cirkelgezicht. De toepassingen die vlakke gezichtsflenzen gebruiken zijn vaak die waarin de het koppelen flens of de van een flens voorzien montage van een afgietsel worden gemaakt.
Productinformatie
| Productnaam | Van het het Roestvrije staal de Vacuüm (VF) Vlakke Gezicht van JIS Flens SUS304 (FF) |
| Groottewaaier | 3/8“ aan 20“ |
| Drukklasse | 5K 10K 16K 20K 40K |
| Normen | JISB2290 |
| Gezichtstype | Vlak Gezicht (FF) |
| Materialen | SUS304 |
| Oorsprong | China |
De Flensafmetingen van JIS VF (mm)
|
Nominale pijp Grootte |
Voorzie Nr van een flens | D | OD | Dikte | Boutgaten | Boutmodel | ||
| T | C | Nr. | H | |||||
| 10A | Vf-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | Vf-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | Vf-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | Vf-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | Vf-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | Vf-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | Vf-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | Vf-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | Vf-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | Vf-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | Vf-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | Vf-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | Vf-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | Vf-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | Vf-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | Vf-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | Vf-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 |
