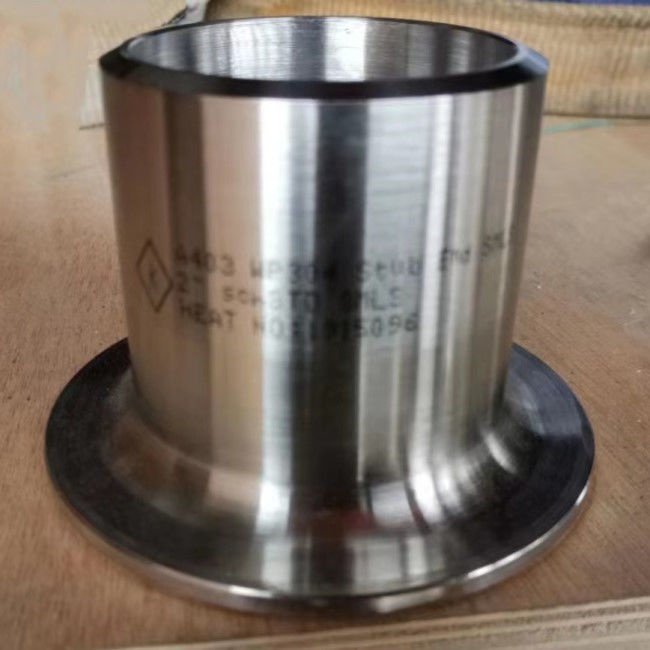

Van de het Roestvrije staalpijp van ASTM A403 het Lassen van het de Montageuiteinde Stub End WP321 WP310S

Het Lassen van het het Roestvrije staaluiteinde van ASTM A403 Stub End WP304/L WP310S WP316/L WP321

Het Lassen van het het Roestvrije staaluiteinde van ASTM A403 Stub End

Het stompeind (Overlappingsverbinding) is een montage die vervangt gelaste flenzen wordt gebruikt wanneer de steun van een roterende fileflens wordt vereist. En het kan in standaard en niet genormaliseerde ANSI afmeting worden geleverd die voor verbindingspijpen van verschillende diameter wordt gebruikt.

Productinformatie

Stub End Types

Het stompeind wordt aangeboden op drie verschillende manieren, type A, zijn het Type A van B en C.-en B-het stompeind gelijkaardig aan gesmede montage, zoals ellebogen en T-stukken, en het eind van de typec stomp wordt gemaakt in aangepaste grootte.

Type A

Het type A stompeind wordt gebruikt voor standaardoverlappings gezamenlijke flens. De overlappingsdikte op het stompeind is groter dan of gelijk aan de nominale dikte van pijpmuur. Bovendien kan de buitenhoekstraal van het type A de overlappings gezamenlijke flens ontvangen. De binnenhoek is vierkant. De overlapping heeft gewoonlijk een machinaal bewerkt getand gezicht.

Type B

Het eind van de typeb stomp wordt gebruikt voor standaardmisstap op flenzen als overlappingsflenzen. De overlappingsdikte op deze korte einden is groter dan of gelijk aan de nominale dikte van pijpmuur. Ook, de buitenhoekstraal van type B klein genoeg is om de misstapo flens te ontvangen die als reserveflens kan worden gebruikt. De binnenhoek is vierkant. De overlapping heeft gewoonlijk een machinaal bewerkt getand gezicht.

Type C

Het eind van de typec stomp kan voor standaardoverlappings gezamenlijke flens en misstap op flens worden gebruikt. Het is geflakkerd verlatend een rond gemaakte rand bij de binnendiameter van de overlapping. Indien nodig die, kan de straal aan een vierkant wordt gesloten worden gemaakt. De overlappingsdikte is 75% van de pijpmuur. Het type C is kort zeer genoeg om eender welke reserveflens aan te passen. De overlappingsverbinding op type C is vlot, en het is geen machine.

De stompeinden worden gewoonlijk vervaardigd in twee manieren, Type A en Type B. Zij zijn beschikbaar in twee standaardlengte, lang (ANSI) of kort patroon (MSS). Sch5s en 10s-het stompeind wordt gewoonlijk aangeboden in korte lengten, en de lange lengten zijn beschikbaar op speciale orde. Het de stompeind wordt van Schjaren '40 geleverd in of plotseling of snakt lengten.

Materialen Chemische Samenstellingen

De Montage van de het Roestvrije staalpijp van ASTM A403 verwijst naar het materiaal van gesmede en gerolde austenitic roestvrije montage voor drukpijpen. De gemeenschappelijke rangen zijn WP304/L, WP316/L. Zij kunnen in vele gebieden als techniekindustrie, installaties enz. worden gebruikt van de energieomzetting

Nota:

Waar een ellips (﹍) in de lijst verschijnt, zijn er geen vereiste en elementenbehoefte om worden geanalyseerd voor of worden gemeld

De analysemethode voor stikstof zal een kwestie van overeenkomst tussen de koper en de fabrikant zijn

Niobium 0.10-0.30%; Vanadium 0.10-0.30%.

Voor kleine diameter of dunne muren, of allebei, waar vele tekeningspassen worden vereist, is een koolstofmaximum van 0,04% noodzakelijk in rangen TP304L en TP316L. De kleine buitendiameterbuizen worden gedefinieerd als die minder dan 0.500in. (23.7mm) in buitendiameter en lichte muurbuizen als die minder dan 0.049in. (1.24mm) in gemiddelde muurdikte

ASME B16.9 Stub End Dimensions (mm)
